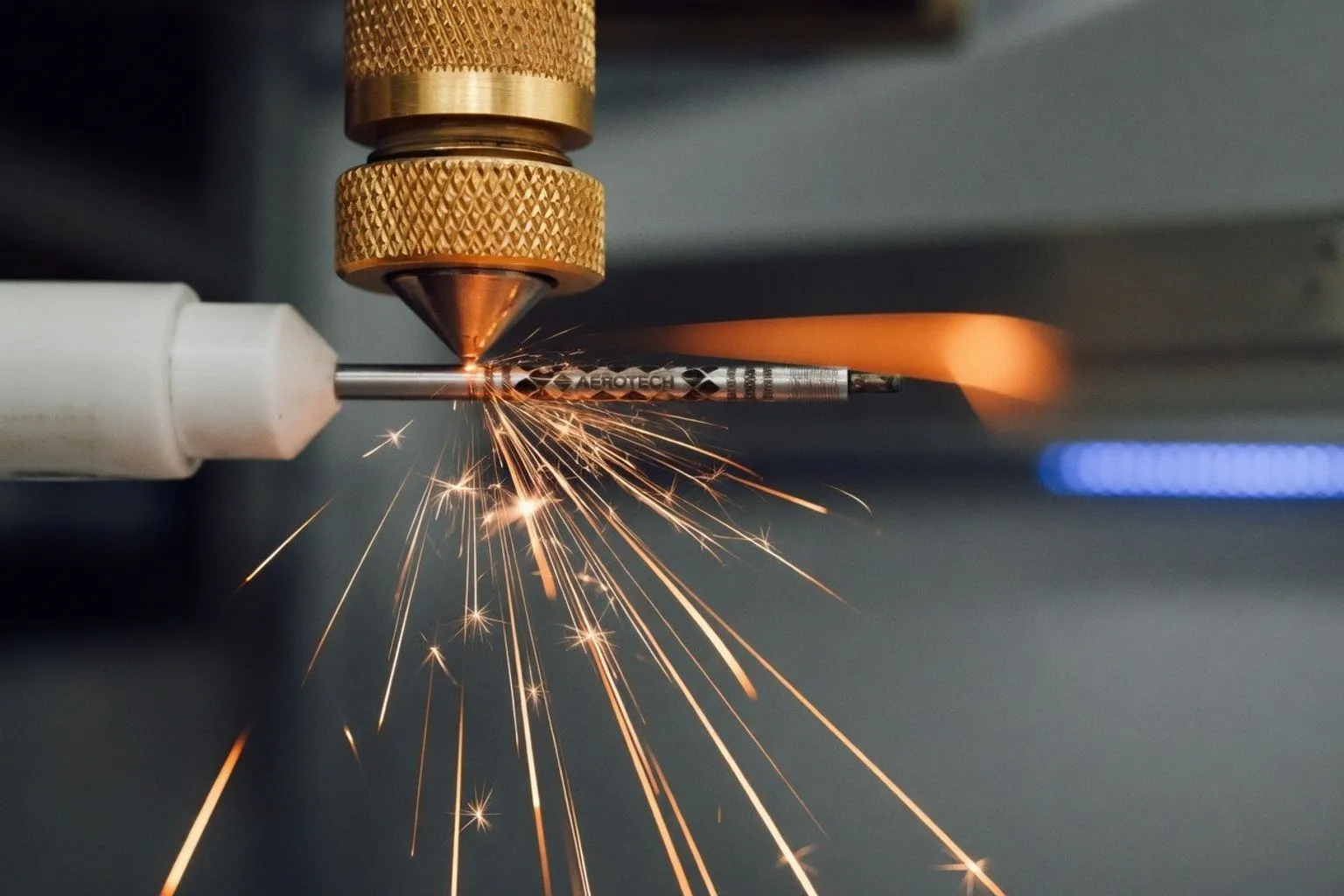

LaserTurn280 : la nouvelle plateforme Aerotech pour l'usinage haute cadence de dispositifs médicaux

Plateforme LaserTurn280 d'Aerotech: usinage laser cylindrique pour dispositifs médicaux

Le champ d'application couvre les stents coronaires et neurovasculaires, les composants cardiaques structurels, les implants vasculaires périphériques et les instruments de chirurgie mini-invasive. Trois variantes couvrent des diamètres de tube de 0,3 à 30 mm.

Spécifications de banc d'essai

La plateforme s'appuie sur l'étage linéaire PRO280LM et accepte trois entraînements rotatifs distincts: ASR1400, ASR1100 et ACS150. Course linéaire jusqu'à 300 mm. Vitesse d'avance jusqu'à 1 000 mm/s. Précision calibrée affichée: ±1 µm en linéaire, ±30 µrad en rotation. Répétabilité bidirectionnelle: ±0,4 µm et ±15 µrad respectivement. Moteurs linéaires sans fer, codeurs optiques sans contact. Joints internes contre la contamination — point critique pour les applications de coupe humide. Montage par huit points de fixation M8.

Le bridage pneumatique accepte un jeu complet de pinces: TF20 et W12, pinces de précision à longueur fixe (dead-length), ER16, ER25 et ER40. Les pinces à longueur fixe minimisent le déplacement axial du tube et réduisent le risque d'erreur de couture (stitching) lors de l'avance — paramètre déterminant sur les hypotubes longs. Alimentation: azote sec sans huile ou air comprimé.

Intégration et verdict

La plateforme tourne sous le contrôleur Automation1 d'Aerotech. Deux fonctions natives ciblent directement les contraintes stent: PSO (Position Synchronized Output) pour la synchronisation précise entre impulsion laser et déplacement d'axe, et ETC (Enhanced Tracking Control) pour la réduction des erreurs de trajectoire sur les contours rapides et complexes. Configuration disponible en coupe sèche ou coupe humide, cette dernière intégrant la gestion fluidique. Passage de tube ouvert, gestion de câbles intégrée. Préhenseurs pneumatiques avant et arrière en option pour la manutention automatisée. Pièces admissibles: de quelques millimètres à plus d'un mètre.

Selon Brian Fink, responsable produit chez Aerotech, la plateforme résulte d'un retour direct du marché: intégration rapide dans les lignes existantes et hausse du débit sans ajustements complexes composant par composant.

Verdict: tolérance submicronique publiée, modularité du bridage et synchronisation laser/axe native placent le LaserTurn280 dans le haut de la fourchette des plateformes d'usinage cylindrique pour medtech. Reco: à qualifier sur banc de test comparatif face aux solutions concurrentes avant tout engagement de série.
