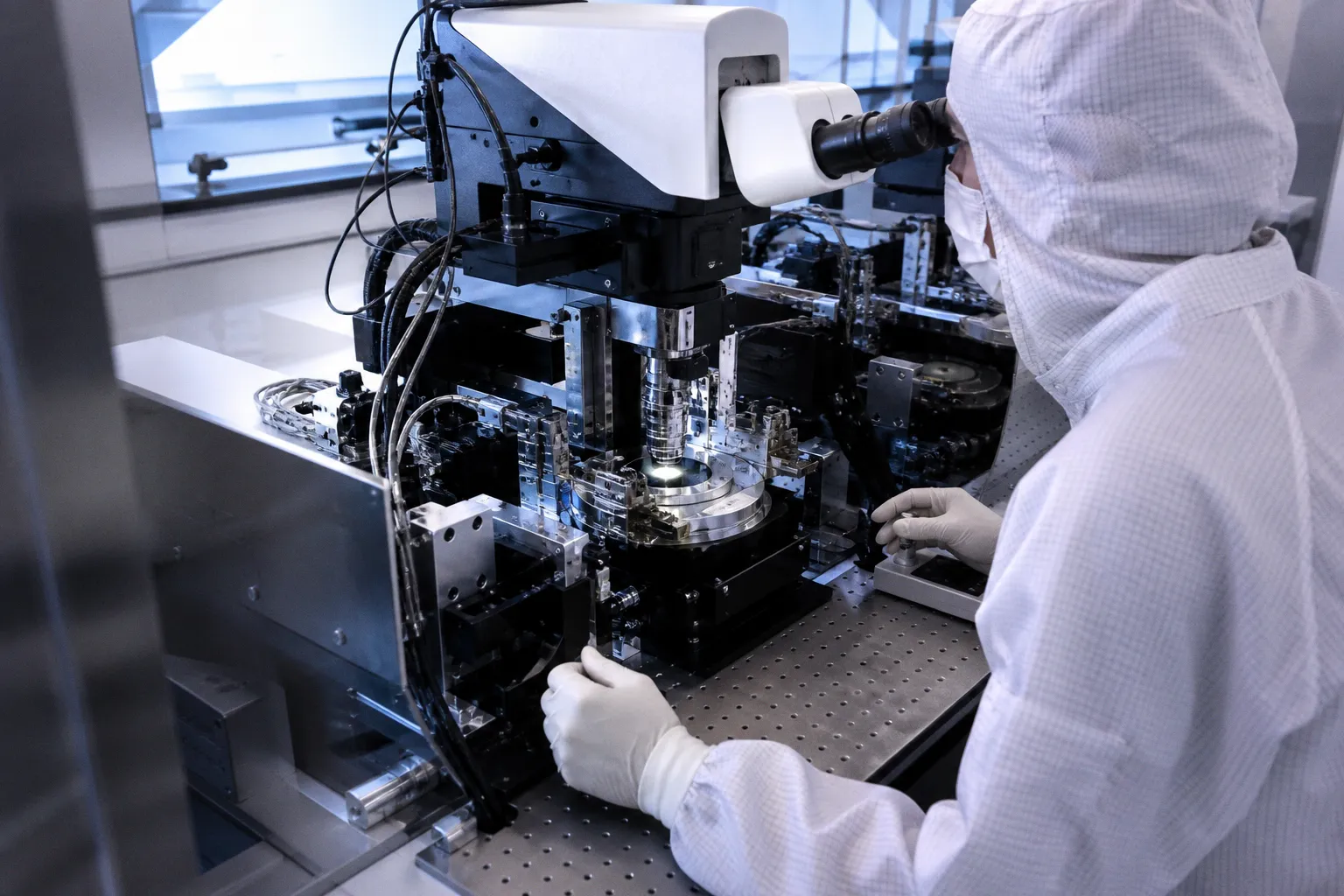

Automatisation de l'alignement pour la production de photonique sur silicium

L'objectif opérationnel est de soutenir la montée en cadence vers les interconnexions optiques 1.6T, alors que le seuil 800G est déjà dépassé en production.

Spécifications du banc d'essai

Le probing wafer-level combine contact électrique classique et alignement optique de précision. En électrique, un simple contact suffit; en photonique, le couplage lumineux dans des guides d'onde microscopiques exige un positionnement reproductible à l'échelle du micron. Trois paramètres dégradent directement le rendement de couplage: vibrations mécaniques, fluctuations thermiques, usure des sondes. Conséquence binaire — mesure valide, ou donnée à rejeter.

Les puces photoniques silicium intègrent sur un même substrat circuits électriques, guides d'onde, modulateurs et détecteurs. La caractérisation impose une mesure simultanée du comportement électrique (interfaces haut débit) et des propriétés optiques — efficacité de modulation, rendement de couplage fibre. Mesurer ces grandeurs séparément rallonge le temps de test et injecte de la variabilité dans les résultats.

La température pilote trois variables critiques: efficacité du modulateur, sensibilité du détecteur, performance électrique globale. Une caractérisation complète exige une évaluation sur une plage thermique étendue, en condition de fonctionnement réel. Intégrer le contrôle thermique au test wafer-level permet de stabiliser l'alignement optique pendant la mesure, et d'exercer le dispositif sur toute sa plage opérationnelle.

Automatisation et signaux de marché

Le passage du laboratoire à la production ne se joue pas uniquement sur la cadence. Il s'agit de scalabilité et de réduction de la dépendance à une expertise pointue. La plateforme Autonomous Silicon Photonics de FormFactor vise précisément à automatiser l'alignement et à coordonner les mesures électriques et photoniques dans un workflow unifié.

Côté chaîne d'approvisionnement, Digitimes signale une hausse de profit de LandMark Optoelectronics portée par la demande en photonique silicium. Dans un registre adjacent, Bioengineer.org rapporte un analyseur de spectre RF intégré en photonique silicium atteignant 10 MHz de résolution sur bande large. Deux indicateurs convergents: la demande accélère, et la maturité de conception progresse au-delà du seul segment de l'interconnexion de données.

Critères de qualification

Pour toute qualification d'un dispositif intégrant un sous-système photonique silicium, trois critères émergent du banc FormFactor/IHP: précision d'alignement sub-micron reproductible, contrôle thermique actif synchronisé au test, coordination automatisée des mesures optiques et électriques. Limite à valider avant adoption: comportement sur wafer complet, et non sur puce isolée. Le test manuel cesse d'être viable dès que les volumes dépassent le stade prototype — c'est désormais un goulot d'étranglement structurel, pas un détail opérationnel.
