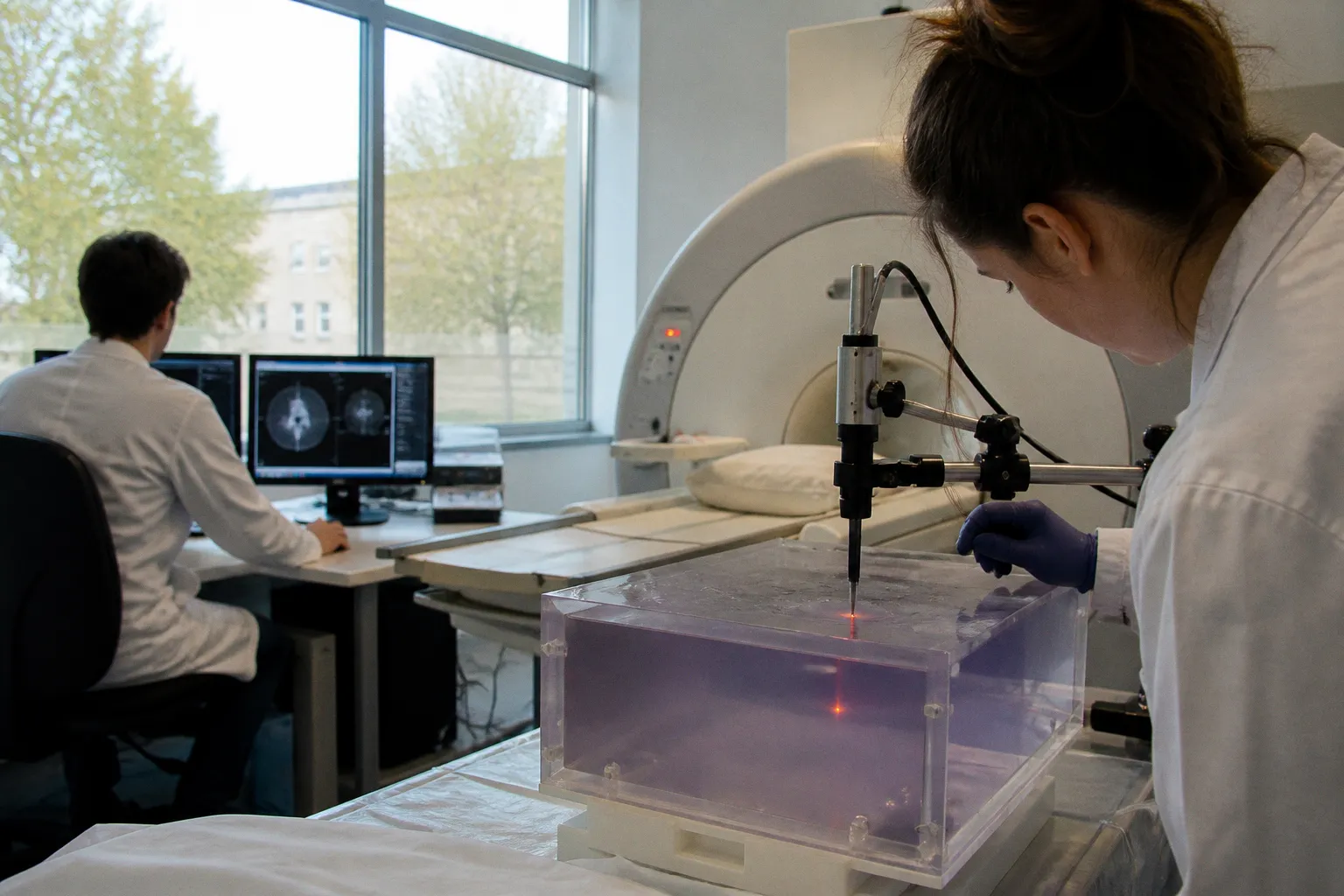

Ultrasons focalisés : test de précision de la zone thermique

Ultrasons focalisés: test de précision de la zone thermique

Pourquoi la précision du foyer thermique n'est pas une option marketing

Cela ne suffit pas à démontrer que l’énergie est effectivement déposée dans le plan anatomique annoncé, ni que le foyer reste stable d’une cartouche à l’autre.

C’est tout l’enjeu du test de précision de la zone thermique en HIFU. On ne cherche pas seulement à savoir si une cartouche « chauffe ». Il faut déterminer où l’énergie acoustique se concentre, sur quel volume elle agit, avec quelle répétabilité et dans quelles conditions de couplage. Une dérive de quelques millimètres peut déplacer le traitement vers un autre tissu: derme, hypoderme, fascia ou structure nerveuse superficielle ne répondent pas de la même manière à une même exposition.

Le cadre réglementaire mérite, lui aussi, d’être posé proprement. Un dispositif HIFU destiné à modifier la structure des tissus peut relever d’une classe de risque élevée au titre du règlement (UE) 2017/745, mais cette classification ne découle pas automatiquement de la seule profondeur d’action. Elle dépend notamment de la destination prévue par le fabricant, du mode d’action revendiqué, de l’énergie délivrée et des risques associés. Les règles de classification de l’annexe VIII doivent être lues avec la destination du dispositif et son dossier technique, pas isolément.

Une cartouche de 3 ou 4,5 mm n’est donc pas, par sa seule profondeur nominale, automatiquement un dispositif de classe IIb. Dans certains cas, la nature de l’énergie et la possibilité de produire une atteinte tissulaire contrôlée peuvent conduire à cette classification; dans d’autres, l’analyse doit être menée différemment. La conclusion appartient au fabricant, dans le cadre de l’évaluation de conformité applicable, et non à une règle simplifiée fondée sur un seul chiffre.

C’est précisément pour cette raison qu’un vrai contrôle de précision vaut mieux qu’une promesse de brochure.

Le cadre juridique du test de précision

Le fabricant doit pouvoir documenter les caractéristiques du dispositif dans son dossier technique, conformément aux exigences du MDR. Cela ne signifie pas que chaque donnée de calibration doit être publiée sur un site internet, ni que l’exploitant dispose nécessairement de l’intégralité des informations internes de conception. Cela signifie que les performances revendiquées, les risques identifiés, les méthodes d’essai et les mesures de maîtrise doivent être suffisamment établis pour permettre l’évaluation de conformité et la surveillance après commercialisation.

Pour un système HIFU, la documentation pertinente peut notamment porter sur:

• la fréquence et les caractéristiques acoustiques du transducteur;
• la géométrie nominale du foyer et sa profondeur revendiquée;
• la distribution de l’énergie dans le champ proche et dans la zone focale;
• les conditions de couplage nécessaires à la performance annoncée;
• les écarts acceptables entre la profondeur affichée et la profondeur mesurée;
• la stabilité des performances au cours de la durée de vie prévue de la cartouche;
• les procédures de vérification, de maintenance et de remplacement;
• les risques liés à une mauvaise cartouche, à un mauvais paramétrage ou à une application sur un plan anatomique inadapté.

La distinction entre la profondeur nominale et la profondeur effectivement mesurée est essentielle. Une cartouche indiquée comme « 4,5 mm » désigne une cible de conception ou de fonctionnement dans les conditions définies par le fabricant. Elle ne constitue pas, à elle seule, la preuve que chaque tir atteint exactement cette profondeur dans tous les tissus et à tous les moments de la vie du dispositif.

L’exploitant doit conserver une traçabilité cohérente: identification de l’appareil, numéro de série des cartouches lorsque cette information existe, maintenance, mises à jour logicielles, incidents et effets indésirables. Il doit également pouvoir vérifier que le programme sélectionné correspond à la cartouche physiquement installée. Une incohérence entre le logiciel, l’étiquette de la cartouche et le transducteur en place n’est pas un détail administratif. Elle peut modifier le plan de traitement et doit être traitée comme un écart de procédure.

Le marquage CE ne remplace pas la lecture critique du dossier: il atteste une conformité dans un cadre réglementaire donné, pas une précision identique dans toutes les conditions d’utilisation.

La matériovigilance intervient ensuite comme un système de retour d’expérience. Une douleur inhabituelle, une brûlure, une asymétrie persistante, une atteinte nerveuse suspectée ou un résultat systématiquement différent de celui attendu doivent être documentés. La réaction pertinente n’est pas de multiplier les tirs pour compenser une incertitude, mais de suspendre l’utilisation si nécessaire, de conserver les éléments techniques et de suivre la procédure prévue par le fabricant et la réglementation.

Anatomie du foyer thermique: ce que la physique impose, ce que le marketing simplifie

Le HIFU repose sur la concentration d’une onde ultrasonore dans un volume focal. La température locale dépend de plusieurs paramètres: puissance acoustique, durée et séquence des tirs, absorption du tissu, perfusion sanguine, propriétés de la cartouche, pression de contact et qualité du couplage.

Il est donc réducteur de résumer la performance à une température maximale. Ce qui compte est la combinaison entre l’exposition et sa localisation. Deux dispositifs peuvent atteindre une élévation thermique comparable tout en produisant des volumes d’action différents. Inversement, une même cartouche peut se comporter différemment selon l’épaisseur de la couche traversée, la présence d’une interface os-tissu mou, la pression exercée par la pièce à main ou la qualité du gel.

Les effets tissulaires ne se décrivent pas avec deux seuils universels applicables à toutes les cartouches. La réponse dépend de la dose thermique, du temps d’exposition et du tissu concerné. Une température mesurée en un point ne permet pas de déduire à elle seule la forme complète de la lésion ni son impact clinique. La cavitation, lorsqu’elle est pertinente dans l’analyse de sécurité, relève de mécanismes acoustiques et mécaniques qui ne se résument pas à une température donnée. La présenter comme une conséquence directe du franchissement d’un seuil thermique serait techniquement trompeur.

La précision doit donc être examinée selon plusieurs axes:

1. La profondeur du foyer. Le point de concentration doit correspondre à la profondeur revendiquée dans les conditions d’essai prévues.

2. La longueur et la largeur de la zone active. Un foyer trop étendu peut exposer des tissus adjacents, même si son centre est correctement positionné.

3. La répétabilité. Le résultat doit rester comparable entre plusieurs tirs, plusieurs cartouches et, dans les limites prévues, plusieurs appareils du même modèle.

4. La stabilité dans le temps. L’usure, les chocs, les défauts de membrane ou les dérives électroniques peuvent modifier les performances.

5. La traduction clinique. Une caractérisation physique ne suffit pas à démontrer un bénéfice esthétique; elle doit être mise en relation avec les indications, les paramètres d’utilisation et les résultats observés.

Profondeurs revendiquées et tissus réellement visés

Les profondeurs commercialement utilisées en esthétique faciale et corporelle sont des repères de traitement, pas des frontières anatomiques absolues. La peau, le tissu adipeux et les plans fibreux varient d’un patient à l’autre. Une cartouche nominalement destinée au derme profond ne « sait » pas où se trouve le derme: elle délivre une énergie selon sa géométrie, son positionnement et les propriétés acoustiques des tissus traversés.

Cette présentation ne doit pas être transformée en promesse automatique. Le SMAS, par exemple, n’est pas situé à une profondeur fixe chez tous les patients et toutes les régions du visage. Le tissu adipeux peut être mince, cloisonné ou irrégulier. Une cartouche ne peut être déclarée adaptée à une zone simplement parce que sa profondeur nominale correspond à une valeur souvent citée.

La précision au millimètre n’a d’intérêt que si elle est reproductible et si l’incertitude de mesure est connue. Le fabricant doit préciser la méthode utilisée, les conditions de test et la manière dont il définit la tolérance. Il est imprudent de comparer les valeurs de deux marques comme si elles provenaient d’un même protocole métrologique.

Comment mesurer une focalisation HIFU

Il n’existe pas une méthode unique qui réponde à toutes les questions. Les fantômes acoustiques, les capteurs thermiques, l’imagerie et l’évaluation clinique ne mesurent pas la même chose. Leur intérêt dépend de l’objectif: vérifier la géométrie du foyer, observer une élévation thermique, caractériser une lésion, contrôler une dérive ou documenter un résultat chez le patient.

Les fantômes acoustiques

Les fantômes mimant les tissus sont fabriqués à partir de matériaux dont certaines propriétés acoustiques et thermiques se rapprochent de celles d’un tissu biologique. Ils permettent de travailler dans des conditions contrôlées, de répéter les tirs et de comparer une cartouche à une autre.

Selon le matériau et le protocole, le fantôme peut servir à visualiser une zone modifiée par l’énergie, à mesurer la position du foyer ou à observer une distribution thermique indirecte. Son intérêt principal est la reproductibilité. Il permet de repérer une dérive avant de passer à une utilisation clinique ou de comparer la performance d’un appareil après maintenance.

Sa limite est tout aussi importante: un fantôme n’est pas un patient. Il ne reproduit pas toujours la perfusion, les mouvements, l’hétérogénéité des tissus, la courbure de la peau ou les interfaces avec l’os. Une zone d’action observée dans un matériau homogène ne permet donc pas de prédire avec certitude le résultat chez chaque patient.

Le fantôme est particulièrement utile pour répondre à une question de contrôle qualité: l’appareil se comporte-t-il encore comme prévu dans des conditions définies? Il ne suffit pas à conclure sur l’efficacité clinique d’un protocole.

Les capteurs de température à fibre optique

Les capteurs à fibre optique sont utilisés dans certains protocoles parce qu’ils perturbent moins le champ ultrasonore que des capteurs métalliques conventionnels. Ils peuvent enregistrer une évolution thermique localisée lorsqu’ils sont positionnés par rapport au foyer.

Mais la mesure reste ponctuelle. Le capteur ne décrit pas automatiquement la totalité du volume traité, ni la distribution autour de son extrémité. Un mauvais positionnement, même limité, peut modifier la lecture. Le système de fixation, le matériau traversé et la géométrie du transducteur doivent donc être décrits dans le protocole.

La bonne question n’est pas: « Quelle température a été relevée? » Elle est plutôt: « Où, comment et avec quelle incertitude cette température a-t-elle été relevée? » Il faut également savoir si la mesure porte sur un tir isolé ou sur une séquence complète, si la répétabilité a été évaluée et si le résultat est comparable aux conditions d’utilisation prévues.

Un capteur ponctuel peut confirmer une température locale; il ne transforme pas, à lui seul, un point de mesure en carte complète de la zone thermique.

La thermométrie IRM

La thermométrie par IRM offre une possibilité de suivi spatial et temporel particulièrement intéressante pour étudier l’échauffement lié aux ultrasons focalisés. Elle peut aider à visualiser l’évolution de la température dans plusieurs plans et à analyser la géométrie du foyer sans ouvrir le tissu.

Cette méthode a toutefois ses propres contraintes. La mesure dépend des séquences utilisées, du mouvement, des propriétés magnétiques des tissus, de la présence d’interfaces complexes et de la manière dont la dose thermique est calculée. Les zones proches de l’os ou d’autres interfaces peuvent être plus difficiles à interpréter. L’IRM n’est donc pas une autorisation générale à parler de précision « submillimétrique » sans préciser le protocole et l’incertitude.

La thermométrie IRM est un outil de caractérisation sophistiqué. Elle peut contribuer à une validation de conception ou à une étude clinique, mais elle ne remplace ni les essais de sécurité, ni les essais de performance, ni le suivi des résultats et des événements indésirables. Une mesure réalisée dans un protocole particulier ne prouve pas que le même niveau de précision sera obtenu dans toutes les situations de cabinet.

L’évaluation clinique non invasive

Il faut également écarter une autre idée trop absolue: l’évaluation clinique du foyer ne devient pas impossible dès lors qu’il n’y a ni imagerie interventionnelle ni dommage tissulaire volontaire. L’imagerie, l’échographie, l’IRM, l’évaluation de la douleur, l’examen clinique et le suivi des effets indésirables peuvent apporter des informations utiles, à condition de savoir ce qu’ils permettent réellement d’établir.

Ces méthodes ne remplacent pas une caractérisation physique en laboratoire. Elles répondent à d’autres questions: le traitement est-il associé à un effet attendu? Les effets secondaires sont-ils acceptables? La profondeur revendiquée semble-t-elle cohérente avec le résultat observé? Les mesures sont-elles reproductibles entre opérateurs et entre patients?

Il faut résister à la tentation de faire dire à un seul outil plus qu’il ne peut dire. La validation sérieuse repose sur un faisceau de preuves: données acoustiques, contrôle thermique, essais de sécurité, informations cliniques et surveillance après commercialisation.

Calibration et historique réglementaire: ce qui reste opaque sur le marché

La calibration n’est pas une cérémonie administrative. Elle sert à vérifier qu’un appareil mesure, délivre ou indique ce qu’il est censé mesurer, délivrer ou indiquer. Dans le cas d’un HIFU, cette vérification peut concerner le transducteur, la fréquence, la puissance, le positionnement du foyer, la synchronisation des tirs, les capteurs internes ou les interfaces logicielles.

Il faut toutefois distinguer la calibration d’un appareil de la validation globale d’un traitement. Un certificat peut attester qu’un paramètre a été contrôlé selon une méthode donnée. Il ne garantit pas que tous les patients répondront de la même manière, ni que le protocole clinique est approprié à chaque zone anatomique.

De même, la valeur d’intensité acoustique annoncée par un fabricant doit être lue avec ses conditions d’application. Elle peut dépendre du mode de calcul, du milieu de mesure, du couplage, de la cartouche et de la définition utilisée. Une valeur présentée sans méthode ni contexte ne permet pas de comparer honnêtement deux appareils.

Ce que la maintenance préventive devrait documenter

• L’état de la pièce à main et de la cartouche: membrane, boîtier, connecteurs, traces de choc ou de déformation;
• La compatibilité entre la cartouche, le logiciel et le protocole sélectionné;
• Les conditions de couplage prévues par le fabricant, notamment le type de gel et la manière de supprimer les bulles d’air;
• Le nombre de tirs ou la durée d’utilisation lorsque le fabricant prévoit une limite ou une procédure de suivi;
• Les contrôles effectués après une chute, une réparation, une mise à jour ou un remplacement de pièce;
• La date, la méthode et le résultat des opérations de calibration;
• L’incertitude ou la tolérance associée à la mesure, lorsque le document de contrôle la fournit;
• Les décisions prises en cas d’écart: retrait de la cartouche, retour au fabricant, nouvelle vérification ou restriction d’utilisation.

Un contrôle périodique n’a de valeur que s’il est adapté au dispositif. La périodicité ne peut pas être choisie uniquement parce qu’elle paraît rassurante; elle doit tenir compte des recommandations du fabricant, de la fréquence d’utilisation, de l’historique des pannes et du niveau de risque.

Les tolérances d’alignement ne sont pas nécessairement les mêmes d’un fabricant à l’autre. Elles peuvent dépendre de la conception du transducteur, de la méthode de mesure et de la destination du dispositif. Une tolérance annoncée dans un dossier technique ne devient pas une norme générale pour toute l’industrie. À l’inverse, l’absence de toute information sur la méthode de contrôle doit inciter à demander des explications précises.

Les données de calibration et le secret industriel

Il serait excessif d’affirmer que le secret industriel ne peut jamais couvrir des données de calibration. Certaines informations peuvent être confidentielles, protégées par la propriété intellectuelle ou accessibles uniquement dans le cadre prévu par le fabricant et l’évaluation de conformité.

Cette confidentialité ne dispense pas le fabricant de fournir les éléments nécessaires à l’utilisation sûre du dispositif. L’exploitant doit pouvoir obtenir les instructions de maintenance, les critères d’acceptation, les indications de dérive, les certificats pertinents et les informations nécessaires à la traçabilité. Le contenu exact auquel il peut accéder dépend du dispositif, du contrat, du rôle de l’utilisateur et du cadre réglementaire applicable.

Les données de calibration ne constituent pas non plus l’unique garantie de conformité ou de sécurité. Elles s’intègrent à un ensemble plus large: conception, gestion des risques, essais de performance, étiquetage, formation, maintenance, signalement des incidents et surveillance après commercialisation.

La bonne attitude face à une information confidentielle n’est donc ni d’exiger indistinctement tout le dossier de conception, ni d’accepter une réponse vide au nom du secret industriel. Il faut demander les preuves opérationnelles auxquelles l’utilisateur peut légitimement avoir accès et vérifier qu’elles sont cohérentes, datées et exploitables.

Du dossier technique au fauteuil: ce que le praticien peut réellement vérifier

Un cabinet de médecine esthétique n’a pas vocation à reproduire une campagne complète de caractérisation acoustique avant chaque séance. En revanche, il doit être en mesure de démontrer que le dispositif utilisé correspond à sa destination, que les opérateurs ont reçu les informations nécessaires et que la maintenance est suivie.

La vérification commence avant l’achat. Le fabricant ou le distributeur doit pouvoir expliquer la destination du dispositif, les zones traitées, les cartouches compatibles, les paramètres autorisés et les limites d’utilisation. Les formulations commerciales ne doivent pas remplacer les indications documentées.

Les informations à demander avant l’achat

• La désignation exacte du dispositif et de ses accessoires;
• La destination prévue et les indications couvertes par la documentation;
• Les profondeurs nominales disponibles et la manière dont elles ont été caractérisées;
• Les conditions de couplage et de positionnement nécessaires;
• Les procédures de maintenance, de stockage et de remplacement;
• Les contrôles prévus pour les cartouches et les transducteurs;
• Les modalités de gestion d’un incident ou d’une dérive de performance;
• Les éléments de traçabilité remis avec chaque cartouche lorsque le fabricant en prévoit une;
• Les conséquences d’une mise à jour logicielle sur les paramètres de tir.

La réception de l’appareil est un moment critique. Il faut vérifier la concordance entre le numéro de série livré, les accessoires, les cartouches et les documents associés. Une démonstration par le fabricant peut permettre de repérer une incohérence entre la cartouche installée et les paramètres affichés, mais elle ne remplace pas un contrôle métrologique lorsque celui-ci est requis.

Le journal de matériovigilance doit rester exploitable. Il ne s’agit pas d’inscrire une formule vague après chaque séance, mais de pouvoir relier un événement à un appareil, une cartouche, un opérateur, une zone traitée et un paramétrage. En cas de signal faible — douleur atypique, résultat asymétrique, réaction cutanée répétée — cette continuité documentaire peut faire la différence entre une hypothèse et une investigation.

Les signaux qui doivent alerter

• Une même cartouche décrite comme agissant sur des plans différents selon la brochure, le site internet et le protocole remis au praticien;
• Une étude présentée comme clinique alors qu’elle ne décrit ni la population, ni les paramètres, ni la méthode d’évaluation;
• Des performances annoncées sans conditions de couplage, sans méthode de mesure ou sans indication de l’incertitude;
• L’impossibilité de savoir comment une cartouche usée est identifiée et retirée du circuit;
• Une interface logicielle qui permet de sélectionner un protocole sans identifier clairement la cartouche compatible;
• Des certificats qui indiquent une valeur théorique sans préciser ce qui a été mesuré;
• Une réponse commerciale qui confond le marquage CE, la validation clinique et la calibration;
• L’absence de procédure claire après un choc, une panne, une mise à jour ou une suspicion de dérive.

Il faut également se méfier des conclusions trop rapides tirées d’un seul test. Une température conforme dans un fantôme ne prouve pas la conformité de toute la cartouche dans toutes les conditions. Une image IRM convaincante ne suffit pas à démontrer l’efficacité esthétique. Un résultat clinique satisfaisant ne prouve pas que la géométrie du foyer est maîtrisée pour tous les patients.

Verdict: la précision n’est pas un argument marketing, c’est un dossier

Le HIFU n’est ni un gadget ni une simple source de chaleur appliquée à distance. C’est un dispositif qui délivre une énergie focalisée dans des tissus vivants, avec une marge d’erreur qui dépend de la conception, du positionnement, du couplage, du paramétrage et de l’état du matériel.

Le test de précision de la zone thermique ne doit donc pas être présenté comme une formalité unique. Il s’agit d’un ensemble de vérifications: caractérisation du transducteur, mesure de la profondeur focale, analyse de la distribution thermique, contrôle de la répétabilité, suivi de l’usure et confrontation aux données cliniques. Chaque méthode a sa portée et ses limites.

La classification réglementaire doit être lue dans son contexte. La profondeur d’une cartouche ne suffit pas à déterminer automatiquement la classe du dispositif. Les seuils thermiques universels et les tolérances d’alignement sorties de leur contexte sont à écarter. Quant aux données de calibration, elles peuvent être confidentielles sans que le fabricant soit dispensé de fournir les informations nécessaires à la sécurité, à la maintenance et à la traçabilité.

Pour un appareil neuf comme pour un appareil de seconde main, la question décisive n’est pas seulement de savoir si le foyer est annoncé à telle profondeur. Il faut savoir comment cette profondeur a été mesurée, dans quel milieu, avec quelle incertitude, à quel moment de la vie de la cartouche et selon quelle procédure l’écart est traité.

Si l’historique de maintenance n’est pas transmis, si les cartouches ne peuvent pas être identifiées ou si le fabricant ne sait pas expliquer la méthode de vérification, la prudence s’impose. Non parce qu’un dispositif serait nécessairement défectueux, mais parce que la performance revendiquée ne peut pas être séparée de la preuve qui l’accompagne.

En HIFU, la précision n’est pas le nombre inscrit sur la cartouche. C’est la cohérence entre le dispositif, la mesure, le protocole et le tissu réellement traité.

La charge de la preuve ne repose pas sur un seul acteur. Le fabricant documente la conception et les performances; l’organisme compétent évalue la conformité selon le cadre applicable; le distributeur doit préserver la traçabilité; le praticien utilise le dispositif dans ses indications, suit la maintenance et signale les événements pertinents. C’est cette chaîne complète — et non une promesse de précision isolée — qui rend l’usage défendable en pratique.
