Refroidissement laser dermatologique: trois systèmes comparés

Il détermine la quantité d'énergie thermique qui reste dans l'épiderme, le délai entre deux impulsions, la tolérance d'une fluence donnée et, dans certains cas, la possibilité d'utiliser une durée d'impulsion longue sans dépasser le seuil de lésion superficielle.

Trois architectures dominent les dispositifs de médecine esthétique: le contact par fenêtre en saphir ou en verre, le spray cryogénique DCD et l'air froid pulsé. Elles n'extraient pas la chaleur au même endroit, pas à la même vitesse et pas avec le même niveau de contrainte opérationnelle. Les comparer uniquement sur la température annoncée par le fabricant n'a donc pas de valeur clinique.

Le bon critère est la concordance entre le refroidissement et le profil thermique de l'impulsion laser: profondeur d'action, durée d'émission, répétition des tirs, surface traitée et risque épidermique.

Trois mécanismes, trois profils thermiques

Le contact par saphir agit par conduction. Une fenêtre froide est appliquée directement contre la peau. La chaleur migre de l'épiderme vers cette interface, elle-même refroidie activement par effet Peltier ou par circulation de liquide.

Le spray DCD fonctionne par évaporation. Une bouffée de fluide frigorigène est pulvérisée juste avant, ou en combinaison avec, l'impulsion laser. Le refroidissement reste très superficiel: la zone ciblée est de l'ordre de 200 µm. Le système vise donc la couche épidermique et non les tissus plus profonds.

L'air froid pulsé repose sur la convection. Un flux continu, pouvant atteindre environ -30 °C en sortie sur les systèmes avancés, balaie la surface cutanée avant, pendant et après le tir. Il ne s'agit pas d'une congélation tissulaire. Le transfert thermique dépend du débit, de la distance, de la durée d'exposition et de la capacité du flux à maintenir une température de surface basse malgré l'apport énergétique du laser.

Ces informations ne décrivent pas une hiérarchie générale. Elles décrivent trois réponses différentes à un même problème: limiter l'échauffement de l'épiderme tout en conservant l'énergie utile dans la cible.

Le refroidissement efficace n'est pas celui qui affiche la température la plus basse. C'est celui qui retire la chaleur au bon moment, sur la bonne profondeur, sans perturber le tir.

La conduction thermique par contact: le rôle du saphir et de l'effet Peltier

Une interface froide directement au contact de la peau

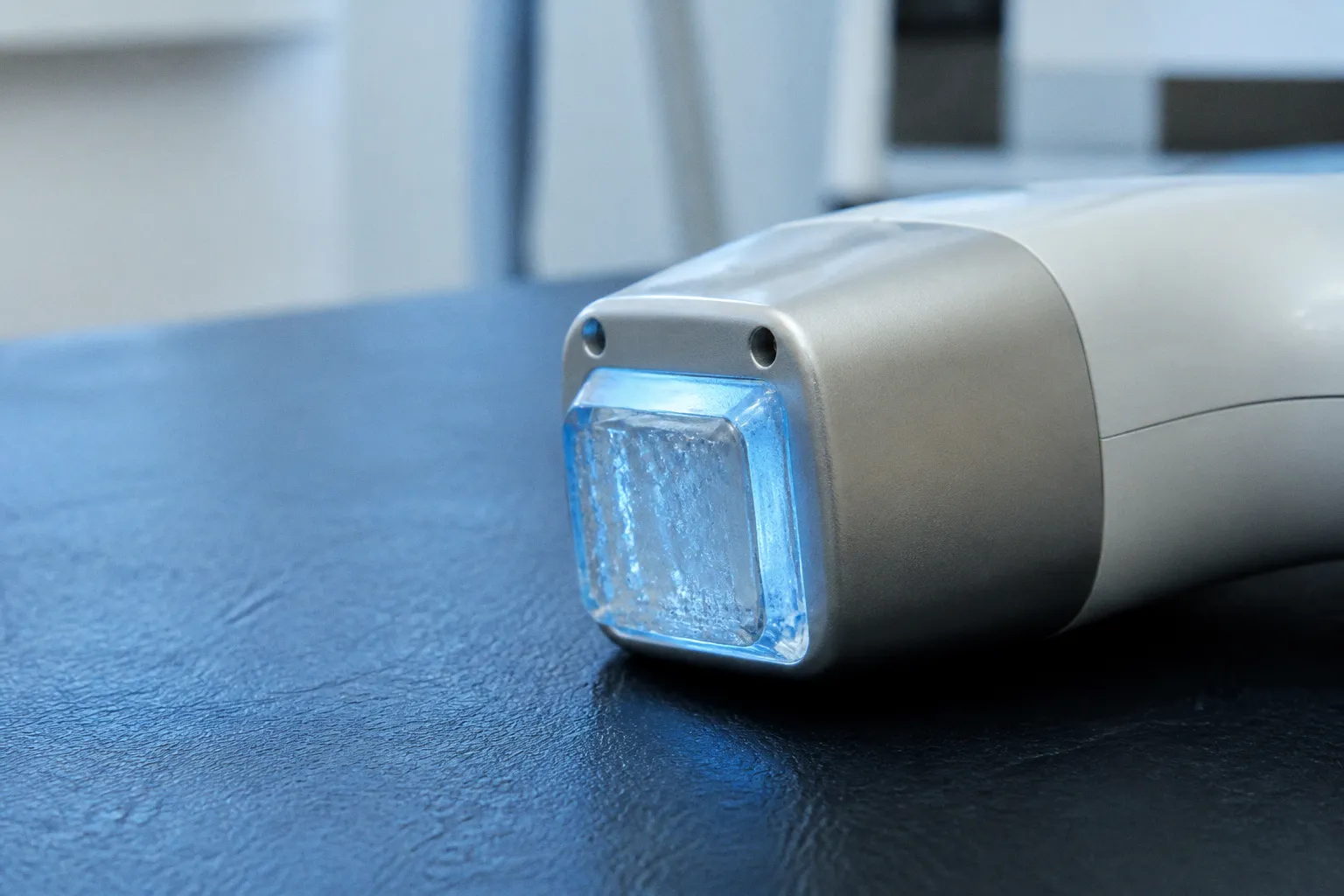

Dans un système par contact, la fenêtre en saphir ou en verre constitue une interface thermique stable entre la pièce à main et l'épiderme. Le saphir est utilisé pour sa transparence optique, sa dureté et sa bonne capacité à transmettre le rayonnement tout en résistant aux contraintes mécaniques répétées.

Le refroidissement peut être généré par des modules Peltier ou par une circulation de liquide. Dans les deux cas, la finalité est identique: maintenir la fenêtre à une température suffisamment basse pour absorber une partie de la chaleur cutanée au moment où l'énergie laser est déposée.

L'avantage physique est direct. La conduction ne dépend pas d'un nuage de fluide ni d'un débit d'air diffus. Elle exige cependant une surface de contact réelle et régulière. Une pression insuffisante, une courbure anatomique mal suivie ou une pièce à main mal orientée réduisent la zone effectivement refroidie.

Le résultat dépend donc autant de l'opérateur que du groupe frigorifique.

La stabilité mécanique devient un paramètre de sécurité

Le contact saphir est performant lorsque la pièce à main reste perpendiculaire à la surface traitée. Sur une zone plane, l'interface est homogène. Sur une région convexe ou irrégulière, la pression peut se concentrer sur un bord tandis qu'une partie de la fenêtre ne touche plus correctement la peau.

Cette situation crée deux écarts:

• une zone bénéficie d'une extraction thermique efficace;
• une zone adjacente reçoit l'énergie laser avec un refroidissement moindre.

Le risque n'est pas uniquement une baisse de confort. Une distribution thermique hétérogène peut modifier la marge entre l'effet recherché et la lésion épidermique. La tolérance d'erreur devient faible lorsque la fluence est élevée, que les tirs sont rapprochés ou que l'épiderme présente déjà une charge mélanique importante.

Le contact impose aussi une gestion stricte de la pression. Une pression excessive peut blanchir temporairement la peau, modifier localement la perfusion et perturber l'appréciation visuelle de la réaction cutanée. Elle peut également rendre le geste plus lent, surtout lorsque l'opérateur doit maintenir une position précise pendant chaque émission.

Peltier ou liquide: même fonction, contraintes différentes

Un refroidissement par effet Peltier offre une architecture compacte. Le module extrait la chaleur d'une face et la rejette de l'autre. Sa performance dépend de la capacité du dispositif à évacuer cette chaleur résiduelle. Si la dissipation thermique est insuffisante, la température de la fenêtre remonte au fil de la séquence.

La circulation de liquide peut fournir une régulation plus stable, mais elle ajoute une boucle hydraulique, une pompe, des raccords et des exigences de maintenance. Les points de défaillance sont plus nombreux. Une fuite, une dégradation du fluide ou une baisse de débit ne se manifestent pas nécessairement avant que la stabilité thermique ne soit déjà altérée.

Lors de l'évaluation d'une pièce à main refroidie par contact, les mesures pertinentes sont donc:

• la température réelle de la fenêtre après une séquence de tirs, et non la valeur affichée au démarrage;
• le temps nécessaire pour retrouver la température cible après une montée en charge;
• la surface de contact effective sur une géométrie plane puis convexe;
• la stabilité de la température pendant les répétitions;
• la capacité du système à maintenir son rendement sans accumulation thermique.

Une température basse au repos ne garantit pas une extraction thermique constante en utilisation. C'est la différence entre la performance nominale et la performance en flux de travail.

Là où le contact saphir conserve un avantage

Le contact est cohérent lorsqu'un traitement exige une interface fixe, une géométrie parfaitement contrôlée et un transfert thermique immédiat. Il peut aussi simplifier la sensation de refroidissement pour une zone localisée, à condition que l'applicateur épouse correctement l'anatomie.

Il devient moins adapté lorsque la pièce à main doit se déplacer rapidement, lorsque la surface est très irrégulière ou lorsque l'opérateur doit maintenir un débit élevé de tirs sans réappliquer une pression constante.

Le verdict est simple: recommandé si la stabilité de l'interface prime; moins pertinent si la mobilité, la couverture d'une grande surface et la continuité du refroidissement dominent.

Le spray cryogénique DCD: précision et limites sur les impulsions longues

Un refroidissement superficiel synchronisé

Le DCD délivre une pulvérisation de fluide frigorigène immédiatement avant ou en association avec l'émission laser. Le fluide s'évapore rapidement à la surface et retire de la chaleur à l'épiderme.

La profondeur ciblée est faible, autour de 200 µm. C'est précisément l'intérêt du système. Il ne cherche pas à refroidir massivement le derme ou le tissu sous-cutané. Il protège la couche superficielle pendant que l'énergie laser se concentre sur une cible chromophorique ou structurelle plus profonde.

La précision du DCD dépend du timing. Une pulvérisation trop précoce laisse le temps à la surface de se réchauffer avant l'impulsion. Une pulvérisation trop tardive ne protège pas la peau pendant le dépôt énergétique. Le délai entre le spray et le tir n'est donc pas un détail logiciel. C'est une variable de traitement.

La durée d'impulsion est la limite déterminante

Le DCD est particulièrement cohérent avec des impulsions brèves. Son efficacité diminue lorsque la durée d'impulsion dépasse 10 millisecondes. Le phénomène est thermique: le refroidissement agit sur la surface, alors que l'énergie continue d'être déposée pendant une période suffisamment longue pour diffuser vers l'épiderme et dépasser la capacité d'extraction du film refroidi.

Sur une impulsion courte, le spray peut réduire rapidement la température superficielle avant que la chaleur ne se propage. Sur une impulsion longue, le même refroidissement devient moins compétitif. Il ne manque pas nécessairement de froid; il manque de durée d'action face au profil d'émission.

Cette distinction évite une erreur fréquente: choisir un DCD parce que la pulvérisation semble plus froide qu'un flux d'air, puis l'utiliser sur une émission dont la cinétique thermique n'est pas compatible.

La consommation est une donnée du protocole

Le spray cryogénique nécessite des cartouches ou des recharges de fluide. Le coût opérationnel ne se limite donc pas à l'achat du générateur laser. Chaque impulsion, ou chaque séquence, engage une consommation supplémentaire.

Cette consommation doit être rapprochée du nombre de tirs, de la surface traitée et de la fréquence d'utilisation. Sur une petite zone et un traitement fortement fractionné, le compromis peut rester favorable. Sur une grande surface, le coût récurrent et la logistique de remplacement deviennent plus visibles.

Le DCD impose aussi une surveillance de la pulvérisation. Le volume délivré, la distance à la peau et l'alignement avec la zone de tir influencent le refroidissement effectif. Un réglage excessif ne transforme pas le système en barrière thermique universelle. Il peut au contraire compliquer l'observation de la peau et perturber la répétabilité du protocole.

La protection ne doit pas être confondue avec l'anesthésie

Le DCD réduit la température de surface. Il ne neutralise pas toutes les composantes de la douleur. La sensation dépend aussi de la fluence, de la durée d'impulsion, du diamètre du spot, de la densité des tirs et de la profondeur d'absorption.

Un patient peut ressentir un pic thermique malgré un refroidissement épidermique correct. Inversement, une surface très froide ne signifie pas que la cible profonde reçoit une énergie insuffisante. Le système doit être évalué sur la protection de l'épiderme et la continuité du résultat, pas sur la seule sensation immédiate.

Avec le DCD, la variable critique n'est pas la température affichée. C'est l'intervalle entre la pulvérisation et le tir, puis la compatibilité de ce délai avec la durée d'impulsion.

Quand le DCD est le bon choix

Le spray cryogénique est à retenir lorsque quatre conditions sont réunies:

1. l'impulsion reste brève, idéalement sous le seuil où son efficacité commence à diminuer;

2. la protection recherchée est principalement épidermique;

3. le système laser dispose d'une synchronisation fiable entre spray et émission;

4. la consommation de fluide est acceptable pour le volume de traitement.

Il est moins convaincant sur les impulsions longues, les séquences à forte répétition ou les flux de travail où le réapprovisionnement en consommables crée une contrainte réelle.

Le verdict est binaire: oui pour une protection superficielle extrêmement synchronisée; non comme solution unique dès que la durée d'émission dépasse le régime thermique favorable au spray.

L'air froid pulsé: convection continue et polyvalence thérapeutique

Une protection active avant, pendant et après le tir

L'air froid pulsé se distingue par sa continuité. Un dispositif de type Zimmer Cryo expulse un flux d'air pouvant atteindre environ -30 °C. Le refroidissement intervient avant l'émission, se poursuit pendant le tir et peut être maintenu après la fin de l'impulsion.

Cette continuité modifie complètement le profil d'utilisation. L'opérateur n'a pas à synchroniser une bouffée unique avec chaque impulsion. Le système agit comme une extraction thermique permanente au niveau de la surface.

L'air pulsé peut abaisser la température cutanée de surface d'environ 5 °C en moins de 10 secondes selon les conditions de fonctionnement. Cette donnée doit être interprétée avec prudence: elle dépend de la distance de la buse, du débit, de la zone anatomique, de la température initiale de la peau et du temps d'exposition. Elle démontre toutefois une capacité de mise en régime rapide, utile lorsque les tirs sont répétés.

La convection ne bloque pas le faisceau

L'air froid pulsé ne nécessite pas de fenêtre en contact avec la peau. Le faisceau laser reste libre, sans plaque interposée ni pression mécanique. Le flux peut être dirigé vers la zone pendant que la pièce à main se déplace.

Cette absence de contact apporte trois bénéfices opérationnels:

• la pièce à main conserve sa mobilité;
• la peau n'est pas comprimée par un dispositif refroidi;
• le refroidissement peut être maintenu entre deux tirs et sur une zone plus large que l'empreinte immédiate de la fenêtre.

Le dispositif doit cependant être positionné avec précision. Trop loin, le flux perd de son efficacité avant d'atteindre la peau. Trop près, il peut gêner la manipulation de la pièce à main ou réduire la visibilité de la zone traitée. Le débit et la géométrie du jet deviennent des paramètres de répétabilité.

Le flux d'air pulsé réduit le risque de brûlure ou d'hyperpigmentation post-inflammatoire en maintenant une température de surface plus basse pendant la séquence. Cela ne supprime pas le risque lié à une fluence excessive, à un chevauchement de tirs ou à un mauvais choix de paramètres. Le refroidissement reste une protection, pas une autorisation de dépasser les limites photothermiques du tissu.

La solution la plus robuste sur les impulsions longues

Lorsque la durée d'impulsion augmente, l'air froid pulsé conserve un avantage structurel. Il ne dépend pas d'une unique évaporation immédiatement avant le tir. Il peut continuer à extraire la chaleur pendant toute la durée d'émission et après celle-ci.

C'est la raison pour laquelle il est mieux adapté aux traitements où l'énergie est déposée sur un intervalle supérieur à 10 millisecondes. La convection ne devient pas automatiquement parfaite: elle doit fournir un débit suffisant pour compenser l'énergie déposée. Mais son mode d'action correspond mieux à une émission prolongée.

Le même raisonnement s'applique aux séries rapprochées. Entre deux impulsions, la peau ne revient pas instantanément à sa température initiale. Un refroidissement continu limite l'accumulation thermique. Le gain porte moins sur un tir isolé que sur la stabilité de l'ensemble de la séquence.

Le coût caché est le flux de travail

L'air pulsé n'exige pas de consommable cryogénique, mais il n'est pas neutre sur le plan opérationnel. Il ajoute un tuyau, une buse à maintenir, et un bruit de fond qui peut être marqué selon la puissance réglée. La coordination gestuelle entre la pièce à main et la buse d'air devient un nouveau poste d'attention.

L'opérateur doit conserver un angle d'attaque et une distance compatibles avec l'efficacité thermique. Sur une séance longue, cette contrainte augmente la fatigue gestuelle. Elle modifie aussi la perception du patient: un flux puissant peut être perçu comme désagréable, indépendamment de la réduction de la sensation douloureuse du tir.

L'encombrement est également à intégrer. Un système de type Zimmer reste compact, mais il impose quand même une position de travail spécifique. La buse d'air doit rester proche de la zone sans interférer avec la pièce à main. Sur les zones d'accès limité, cet équilibre est plus difficile à tenir.

Quand l'air pulsé est le bon choix

L'air froid pulsé est cohérent lorsque plusieurs conditions sont réunies:

• les durées d'impulsion sont longues ou les tirs sont répétés à fréquence élevée;
• la surface traitée est étendue ou change de géométrie rapidement;
• la mobilité de la pièce à main est prioritaire;
• la logistique de consommables doit rester minimale;
• le bruit opérationnel et l'encombrement sont acceptables dans l'environnement de traitement.

Il perd son intérêt sur une intervention très courte, très localisée, où le contact saphir ou une seule bouffée de DCD suffit à protéger l'épiderme avec moins de contraintes gestuelles.

Arbitrage clinique: choisir le système selon la profondeur et la durée d'impulsion

Deux paramètres décident du système à employer

Le choix d'un système de refroidissement laser dermatologique ne se fait pas sur la température affichée par le fabricant. Il se fait sur deux paramètres opérationnels: la profondeur d'action visée et la durée d'impulsion de la source.

La profondeur conditionne la cible. Une action purement épidermique permet un refroidissement superficiel. Une action dermique profonde exige une énergie qui voyage plus longtemps et réchauffe la surface pendant tout son trajet. Le système de refroidissement doit alors compenser non seulement l'impact initial, mais aussi la diffusion thermique qui revient vers l'épiderme.

La durée d'impulsion conditionne la fenêtre temporelle disponible. En dessous de la milliseconde, la diffusion est limitée, et la compétition entre dépôt et extraction est favorable au refroidissement. Au-delà de 10 millisecondes, la dynamique change: la chaleur continue d'être déposée pendant que le système doit extraire sur une période prolongée.

Lecture croisée des trois architectures

Le contact saphir est taillé pour les traitements courts et intenses, où la pièce à main peut rester fixe et la pression est contrôlable. Il devient fragile sur les grandes surfaces et les déplacements rapides.

Le spray DCD est taillé pour les impulsions brèves et la protection superficielle extrêmement synchronisée. Il devient insuffisant dès que la durée d'émission s'allonge ou que la séquence devient dense.

L'air pulsé est taillé pour les impulsions longues, les zones étendues et les enchaînements rapides. Il devient moins pertinent sur les interventions très courtes où la préparation du flux et la coordination gestuelle représentent un coût inutile.

Adapter le choix au protocole, pas l'inverse

Une erreur récurrente consiste à choisir le système de refroidissement en fonction du laser disponible, puis à tenter d'adapter le protocole à ses limites. L'inverse est plus rigoureux: le protocole, la cible et la durée d'émission sont définis d'abord; le refroidissement est ensuite aligné sur ce profil.

Cette logique évite deux impasses:

• utiliser un DCD sur une émission longue en espérant compenser par un spray plus intense;
• utiliser un contact saphir sur une zone large en déplaçant la pièce à main plus vite que la conduction ne le permet.

L'arbitrage clinique revient donc à une question simple: la chaleur est déposée sur un point fixe pendant un temps court, ou la chaleur est déposée sur une zone qui change pendant un temps plus long? La réponse conditionne le système pertinent.

Le refroidissement n'est pas une option interchangeable. C'est une composante du profil thermique du tir, et il doit être choisi avec la même rigueur que la fluence ou la longueur d'onde.

Position finale

Les trois architectures de refroidissement décrites ici ne sont pas en concurrence abstraite. Elles répondent à des contraintes physiques différentes: conduction localisée, évaporation synchronisée, convection continue. Aucune ne couvre tous les cas. Le clinicien qui connaît les forces et les limites de chacune peut faire correspondre le système au traitement réel, plutôt que d'adapter le traitement à l'équipement présent.

L'essentiel tient en quelques lignes: la profondeur d'action et la durée d'impulsion dictent le choix, le refroidissement est indissociable du profil thermique de l'émission, et la qualité d'un système se mesure moins à la température affichée qu'à la stabilité du transfert thermique en flux de travail.
