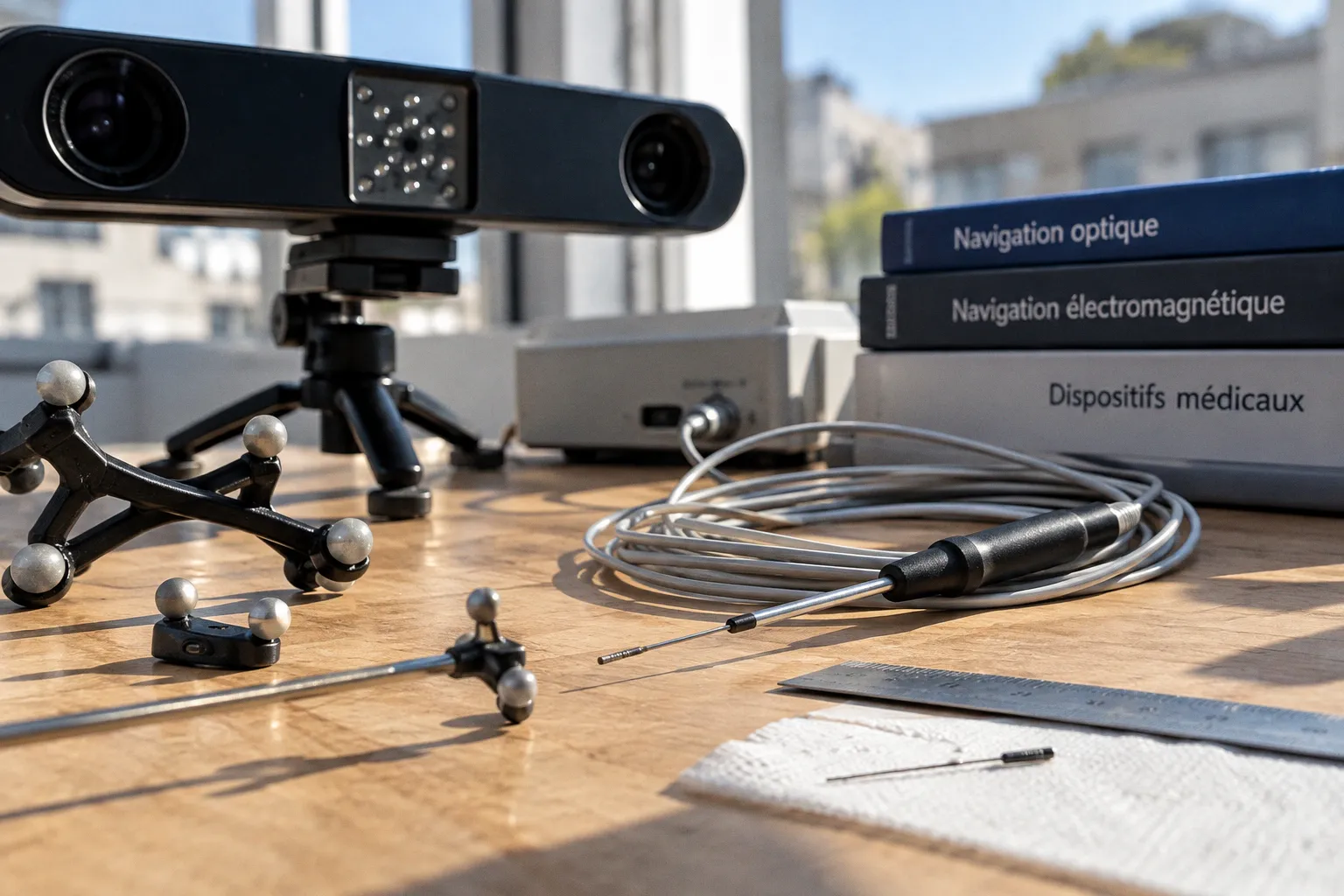

Navigation optique ou électromagnétique: analyse comparative

sur la base du crâne entre le repérage optique infrarouge et le guidage électromagnétique — un facteur de 4,5 qui ne se négocie pas quand l'anatomie cible est un canal nerveux ou un pédicule vertébral à moins d'un millimètre du sac dural. Pourtant, cette même optique impose au chirurgien une contrainte que l'électromagnétique supprime intégralement: la ligne de visée directe et non obstruée entre la caméra et chaque marqueur instrumenté. En chirurgie endonasale, en voie axiale profonde ou sur instrumentation souple, cette exigence devient un handicap structurel, pas un simple désagrément.

Le choix entre les deux technologies de navigation chirurgicale ne relève donc pas d'une hiérarchie de performance absolue, mais d'une analyse de compatibilité entre la géométrie du geste, la nature — rigide ou flexible — de l'instrument et la tolérance du champ opératoire aux interférences électromagnétiques. Voici l'analyse technique, donnée par donnée.

Précision submilliométrique: le privilège de l'optique sur les structures rigides

Le suivi optique repose sur un principe de triangulation directe. Des caméras infrarouges — généralement binoculaires ou stéréoscopiques — détectent la position de marqueurs réfléchissants sphériques ou de diodes actives fixés sur l'instrument et sur le repère de patient. Le système calcule en temps réel la transformation de coordonnées entre l'espace du patient (calibré par repérage de points anatomiques) et l'espace de l'instrument, avec une fréquence d'acquisition typique de 20 à 60 Hz selon les plateformes.

Le résultat est une précision de registration — mesurée en Target Registration Error (TRE) — systématiquement inférieure au millimètre sur les structures osseuses rigides. Dans l'étude de Kral et al., la médiane TRE de l'optique sur la base du crâne atteint 0,22 mm, avec un intervalle de 0,07 à 0,48 mm. En chirurgie rachidienne, le taux de placement satisfaisant des vis pédiculaires (grades A et B de Gertzbein-Robbins) s'établit à 96,8 % avec navigation optique — un chiffre qui valide l'outil pour les ostéosynthèses de haute précision.

La technologie existe commercialement depuis 1994, date du premier système NDI (Northern Digital Inc.) à repérage optique enregistré. Plus de trois décennies de recul clinique ont accumulé un corpus de données suffisant pour en qualifier les limites opérationnelles avec certitude.

Ce que l'optique garantit:

• Précision TRE médiane ≤ 0,25 mm sur cibles osseuses rigides
• Repeatability submilliométrique sur acquisitions successives
• Pas de dérive temporelle du calibrage (le marqueur est un référentiel physique passif ou actif, indépendant de tout générateur de champ)
• Compatibilité native avec la chirurgie orthopédique, la neurochirurgie de surface et la craniotomie guidée

Ce que l'optique impose:

• Ligne de visée directe (line-of-sight) permanente entre la caméra infrarouge et chaque marqueur
• Toute obstruction — main du chirurgien, champ stérile, lampe opératoire, assistant interposé — interrompt instantanément le suivi
• Incompatibilité structurelle avec les instruments flexibles dépourvus de segment rigide distal

En optique, la précision se paie au prix d'une contrainte géométrique absolue: si le faisceau infrarouge ne « voit » pas le marqueur, le système est aveugle. Zéro, pas « environ zéro ».

L'affranchissement de la ligne de visée: ce que l'électromagnétique change en endoscopie

Le repérage électromagnétique fonctionne sur un principe physique radicalement différent. Un générateur de champ — soit un volume de référence planaire, soit un émetteur externe de type Helmholtz — crée un champ magnétique pulsé DC (courant continu pulsé) à travers le volume chirurgical. Des micro-capteurs récepteurs intégrés à la pointe de l'instrument mesurent les variations locales de ce champ en trois axes, et le système calcule la position 3D ainsi que l'orientation (6 degrés de liberté) du capteur par rapport au générateur.

Le gain fondamental: aucune ligne de visée n'est requise. Le champ magnétique traverse les tissus murs, les parois osseuses et les champs stériles sans obstruction. Un cathéter navigué dans un sinus sphénoïdal, un guidewire avancé dans un conduit endocanalaire, une pince souple pilotée dans une cavité nasale étroite — tous ces instruments restent localisés même hors de la vue directe du chirurgien et de toute caméra.

En chirurgie sinusienne et ORL endonasale, cette propriété a conduit à l'adoption quasi systématique de la navigation électromagnétique. La raison est simple: dans les conduits anatomiques restreints — meatotomie, infundibulum ethmoïdal, récessus sphénoïdal — la ligne de visée infrarouge est interrompue de manière récurrente par les parois muqueuses, le sang et les instruments adjacents. Le chirurgien perd le suivi précisément au moment où il en a le plus besoin, c'est-à-dire quand l'extrémité de l'instrument pénètre dans un espace où la marge d'erreur se réduit à quelques dixièmes de millimètre autour du plancher orbitaire ou de la carotide interne.

Avantages opérationnels de l'électromagnétique:

• Suivi continu indépendamment de l'orientation de l'instrument et des obstacles visuels
• Intégration native dans des instruments flexibles (cathéters, guidewires, endoscopes)
• Pas de marqueurs externes à fixer sur l'instrument: le capteur est intégré, souvent jetable
• Temps de setup réduit (pas d'alignement caméra-marqueurs à vérifier)

La contrepartie physique:

• Le champ magnétique est sensible aux perturbations ferromagnétiques
• Les équipements électroniques du bloc opératoire (tables motorisées, moteurs de scie, moniteurs) génèrent des interférences
• La précision se dégrade avec la distance au générateur de champ: au-delà de ~30 cm, le TRE sort du submillimétrique

Analyse comparative: chiffres côte à côte

Pour trancher objectivement entre les deux approches, il faut comparer les mêmes métriques sur des protocoles identiques. L'étude de Kral et al. (2013) fournit le benchmark le plus cité, portant sur le repérage de cibles sur la base du crâne — un scénario où les deux technologies sont applicables.

Deux constats s'imposent de cette lecture.

Premièrement, l'écart de précision est statistiquement significatif (p < 0,001 dans l'étude de Kral) et cliniquement pertinent: 0,99 mm de médiane signifie que la moitié des mesures dépasse ce seuil — acceptable pour une chirurgie sinusienne à marge de sécurité millimétrique, insuffisant pour un positionnement de vis à moins de 0,5 mm du canal rachidien.

Deuxièmement, l'écart de taux de placement en chirurgie rachidienne — 96,8 % contre 95,2 % — est plus réduit qu'on ne l'attendrait vu l'écart de TRE. Cela s'explique par le fait que la chirurgie pédiculaire offre une marge d'erreur géométrique plus large que la base du crâne: le corridor d'insertion d'une vis thoraco-lombaire tolère un écart axial que la paroi sinusienne ne tolère pas.

Contraintes environnementales au bloc: le talon d'Achille de chaque technologie

L'optique et la lumière parasite

Le repérage optique infrarouge fonctionne dans un spectre spécifique (généralement 850 nm), filtré par les caméras pour rejeter la lumière ambiante. En pratique, les sources infrarouges parasites — lampes opératoires halogènes non filtrées, systèmes de chauffage radiant, certaines fibres optiques — peuvent sursaturer les capteurs caméra et dégrader la détection des marqueurs. Les systèmes modernes intègrent des filtres passe-bande étroits et des algorithmes de correction, mais la sensibilité à l'encombrement du champ reste un facteur d'interruption documenté. Chaque perte de ligne de visée = perte instantanée du suivi, sans amorti.

L'électromagnétique et les interférences ferromagnétiques

Le générateur de champ électromagnétique crée un volume de référence magnétique. Tout objet ferromagnétique situé dans ce volume — table chirurgicale en acier, instrument métallique non titane, rail d'infusion, moteur de scie osseuse — déforme le champ et fausse le calcul de position. Les systèmes modernes de type pulsé DC (courant continu pulsé) réduisent sensiblement ce problème par rapport aux premières générations à champ alternatif continu, mais ne l'éliminent pas.

Checklist d'environnement pour la navigation électromagnétique:

1. Éloigner tous les équipements ferromagnétiques à plus de 60 cm du générateur de champ

2. Privilégier les instruments en titane ou en polymère non magnétique

3. Désactiver les moteurs de scie osseuse pendant les acquisitions critiques (artefacts transitoires)

4. Vérifier la table chirurgicale: les tables à plateau carbone ou titane sont recommandées, les tables en acier inoxydable standard créent une déviation mesurable

5. Respecter la distance maximale capteur-émetteur (~30 cm) pour maintenir le TRE sous le millimètre

6. Éviter les champs magnétiques de forçage (IRM adjacente, arceau de perçage magnétique)

L'électromagnétique ne tolère pas le métal ferromagnétique à proximité. L'optique ne tolère pas l'obstruction du faisceau. Chaque technologie a son poison — le chirurgien choisit celui qu'il peut contrôler dans son champ.

Miniaturisation et intégration: la course au capteur invisible

La tendance de fond de la navigation chirurgicale est la miniaturisation du capteur intégré à l'instrument. Sur ce terrain, l'électromagnétique possède un avantage structural décisif.

Un marqueur optique — sphérique réfléchissant ou diode active — doit occuper un volume suffisant pour être détecté et triangulé par la caméra à distance (en général ≥ 3 mm de diamètre). Ce marqueur est fixé sur un support rigide, lui-même monté sur l'instrument. L'instrument doit donc comporter un segment rigide distal accessible et orienté vers la caméra. Incompatible avec un cathéter ø1,5 mm navigué dans une carotide, ou un guidewire ø0,9 mm avancé dans un canal endocanalaire.

Le capteur électromagnétique, lui, peut être réduit à des dimensions inférieures au millimètre. La gamme NDI Aurora propose des capteurs miniatures mesurant ø0,3 mm × 2,5 mm — intégrables directement à la pointe d'un cathéter, d'un guidewire ou d'une aiguille de biopsie sans modifier le profil d'insertion de l'instrument. Le capteur est un récepteur passif (bobine de réception) alimenté par le champ émis, sans batterie ni composant actif embarqué.

Implications pratiques de cette miniaturisation:

Le coût récurrent des consommables jetables à capteur intégré reste le principal frein économique de l'électromagnétique à ce jour, les données chiffrées de TCO (Total Cost of Ownership) comparatif n'étant pas consolidées dans la littérature. C'est un angle d'analyse à documenter lors du processus de sélection, mais il ne doit pas masquer le constat technique pur: pour tout instrument souple de diamètre inférieur à 3 mm, l'optique n'est tout simplement pas une option.

Verdict: deux outils, deux champs d'application — pas de substitution universelle

Le bilan est binaire.

Choisir l'optique quand la chirurgie porte sur des structures rigides (os, crâne, rachis), que le champ opératoire est dégagé et que la ligne de visée peut être maintenue sans interruption. La précision TRE submilliométrique — 0,22 mm de médiane documentée — justifie le surcoût opérationnel en neurochirurgie de haute précision, en chirurgie orthopédique complexe et en tout geste où une erreur de 0,5 mm engage un risque lésionnel irréversible.

Choisir l'électromagnétique quand l'instrument est flexible, le conduit anatomique étroit, ou la ligne de visée structurellement inaccessible. La chirurgie endonasale, le cathétérisme navigué, la biopsie profonde percutanée — toutes ces indications supposent un guidage continu hors champ visuel direct. L'électromagnétique est la seule technologie qui le permet aujourd'hui avec des capteurs d'un tiers de millimètre intégrés à la pointe.

Aucune des deux technologies ne remplace l'autre. Les plateformes hybrides — caméra optique et générateur de champ intégrés au même chariot — existent sur le marché et permettent de basculer d'un mode à l'autre selon le temps chirurgical. C'est probablement la configuration la plus rationnelle pour les blocs multi-spécialités traitant aussi bien du rachis que de la sphère ORL.

En résumé: 0,22 mm ou liberté de mouvement — ce n'est pas un choix de préférence, c'est un choix de physique. Le chirurgien qui se trompe de technologie ne perd pas en confort. Il perd en précision, ou en visibilité. Et dans les deux cas, c'est le patient qui paie la marge d'erreur.
