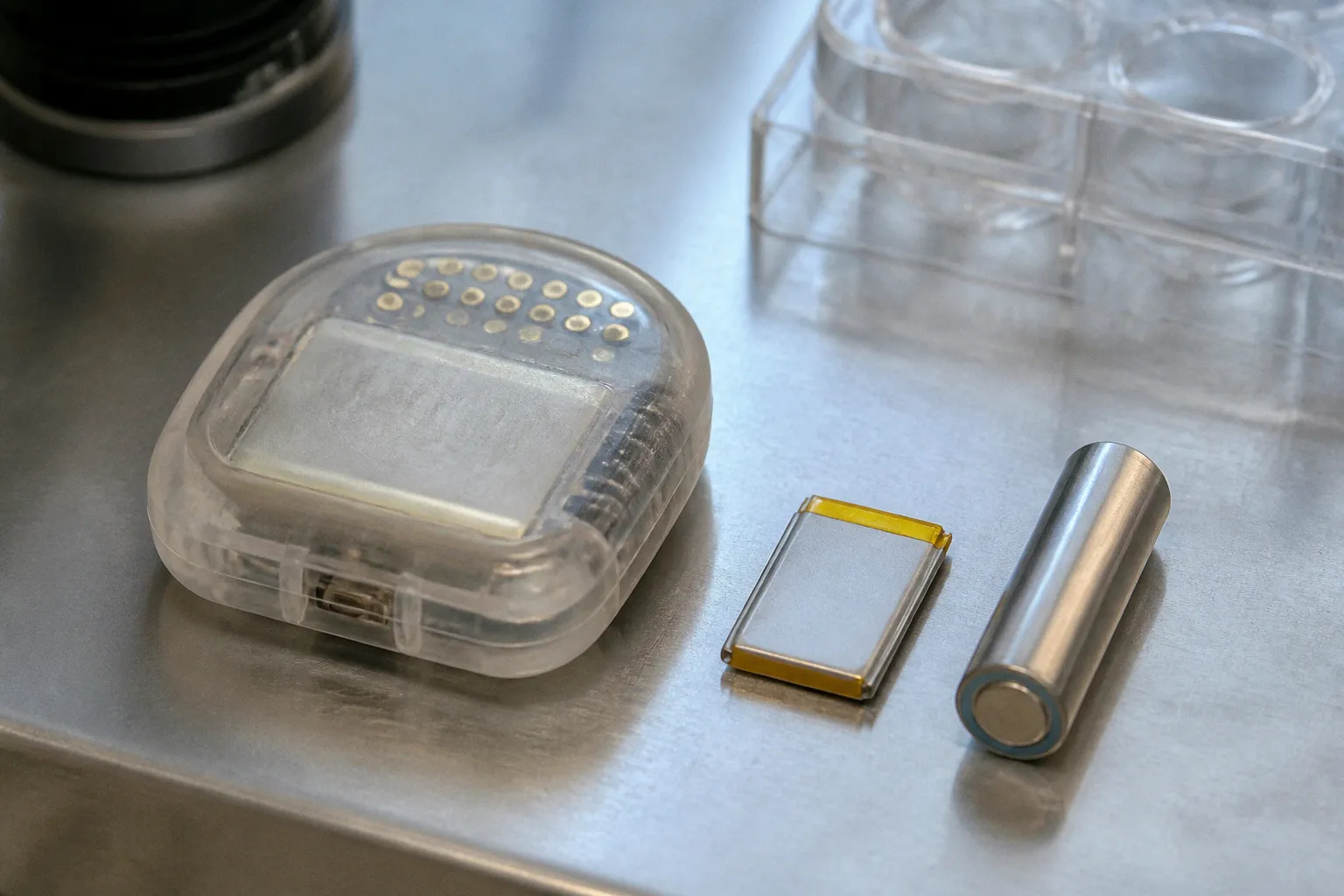

Implants actifs : batterie lithium ou état solide ?

Implants actifs: batterie lithium ou état solide?

Une batterie implantable ne se choisit pas uniquement sur une fiche technique. Dans un dispositif médical actif, chaque millimètre cube gagné doit être mis en regard de la durée de fonctionnement, de la chaleur produite en charge, de la stabilité des matériaux et de la capacité à démontrer une sécurité suffisante sur toute la durée de vie du produit.

La batterie lithium-iode reste une référence de fiabilité pour les stimulateurs cardiaques. Mais les implants de nouvelle génération — pompes, neurostimulateurs, capteurs de pression ou dispositifs de diagnostic in vivo — imposent d'autres compromis: davantage d'énergie dans un volume réduit, une recharge transcutanée, une faible autodécharge et une enveloppe capable de rester stable dans un environnement biologique pendant des années. C'est dans cet espace que la batterie tout solide cherche à s'imposer.

Le débat « batterie implant actif lithium vs solide » ne se résume donc pas à opposer une technologie ancienne à une technologie nouvelle. Il s'agit de déterminer quelle architecture répond réellement au profil énergétique et clinique du dispositif, avec quel niveau de preuve et dans quel calendrier industriel.

L'héritage du lithium-iode: limites d'une technologie historique

La pile lithium-iode s'est imposée dans les stimulateurs cardiaques grâce à une combinaison rarement réunie dans une même cellule: une chimie primaire stable, une décharge prévisible, une très faible autodécharge et un historique clinique considérable. Mise au point au début des années 1970, elle a accompagné la diffusion des pacemakers implantables et continue d'alimenter des dispositifs pour lesquels la sobriété énergétique et la prévisibilité priment sur la recharge.

Sa densité énergétique volumique est généralement citée autour de 1,0 Wh/cm³. Ce chiffre n'est pas une promesse de performance universelle: la capacité réellement disponible dépend de la conception de la cellule, de la tension de fonctionnement, des marges de sécurité, de la température et du profil de décharge. Il donne néanmoins un ordre de grandeur utile pour comprendre pourquoi la technologie reste pertinente dans des implants peu consommateurs, mais devient plus difficile à intégrer lorsque le dispositif doit fournir des impulsions fréquentes ou transmettre des données en continu.

Le fonctionnement est simple dans son principe. La pile est dimensionnée pour la durée de vie attendue du dispositif, puis l'ensemble est remplacé lorsque la réserve énergétique devient insuffisante. Pour un stimulateur cardiaque conventionnel, cette stratégie peut rester cohérente: la consommation est faible, l'implant est conçu autour de cette alimentation primaire et la surveillance clinique permet d'anticiper le remplacement.

La situation change lorsque l'implant doit assurer plusieurs fonctions énergivores à la fois:

• délivrer des impulsions plus fréquentes ou plus puissantes;
• mesurer un signal en continu, puis le transmettre;
• actionner une pompe ou un mécanisme miniature;
• maintenir une réserve d'énergie malgré des pointes de puissance;
• réduire le volume du boîtier pour l'adapter à une zone anatomique contrainte.

La pile primaire ne peut pas être rechargée après implantation. Toute l'énergie utile doit donc être embarquée dès le départ. La durée de fonctionnement résulte du rapport entre cette réserve et la consommation réelle du système, y compris l'électronique de contrôle, les pertes de conversion et les phases de communication. Une amélioration de la consommation peut parfois repousser les limites de la pile plus efficacement qu'une augmentation de la capacité nominale.

La miniaturisation n'est pas non plus un simple exercice de réduction homothétique. Diminuer le volume de la cellule réduit la quantité de matière active, mais les éléments non négociables — collecteurs, encapsulation, connexions, dispositifs de protection et marges de sécurité — ne diminuent pas toujours dans les mêmes proportions. À partir d'un certain niveau d'intégration, le concepteur doit arbitrer entre volume, énergie disponible, puissance instantanée et robustesse mécanique. Il n'existe pas de durée minimale universelle qui rendrait automatiquement l'intervention acceptable ou non: la décision dépend du type d'implant, de l'indication, de l'état du patient et de la stratégie clinique prévue.

Enfin, chaque remplacement chirurgical comporte ses propres contraintes: risque infectieux, adhérences, anesthésie, coûts et difficulté accrue lorsque plusieurs interventions ont déjà eu lieu. Cela ne rend pas la pile lithium-iode inadaptée par principe. Cela signifie que le coût énergétique d'une technologie primaire doit être évalué avec le parcours clinique complet, et non avec la seule capacité inscrite sur l'étiquette.

Le lithium-iode n'a pas été remplacé parce qu'il est devenu mauvais. Il est contourné lorsque le cahier des charges exige une recharge, une miniaturisation ou une puissance que sa nature primaire ne permet pas d'offrir.

La technologie a tenu pendant des décennies parce qu'elle répondait avec une grande robustesse à un problème bien défini. Les implants actifs qui arrivent aujourd'hui sur le marché ou dans les programmes de développement demandent souvent autre chose. C'est ce décalage, plus que l'âge de la chimie, qui relance la recherche sur l'alimentation du dispositif médical actif.

Risques chimiques et contraintes des batteries lithium-ion classiques

Pour les implants rechargeables, la batterie lithium-ion à électrolyte liquide ou polymère gélifié a longtemps constitué la solution la plus accessible. Elle permet d'emmagasiner une quantité importante d'énergie, d'être rechargée par couplage inductif transcutané et de s'appuyer sur une chaîne industrielle mature. Ses performances dépendent fortement de la chimie choisie, de la géométrie de la cellule et du système de gestion de batterie; les valeurs publiées pour les cellules non implantables ne sont donc pas directement transposables à un produit médical encapsulé.

Le principal défi vient de la coexistence entre une chimie réactive et un environnement biologique peu tolérant à la fuite ou à l'échauffement. Plusieurs mécanismes doivent être maîtrisés:

• Intégrité de l'électrolyte et du boîtier. Les électrolytes organiques utilisés dans de nombreuses cellules lithium-ion sont inflammables ou irritants et peuvent être nocifs pour les tissus. Une enveloppe métallique ou céramique, des soudures, des traversées électriques et des joints doivent rester étanches malgré les cycles thermiques, les contraintes mécaniques et le vieillissement.
• Évolution de la cellule au cours des cycles. La croissance d'interfaces sur les électrodes, la perte de lithium cyclable ou la formation de gaz peuvent modifier la résistance interne et le volume de la cellule. Dans un implant, une variation apparemment faible peut affecter la pression exercée sur les composants ou compromettre une étanchéité.
• Risque d'échauffement. Un défaut interne, une surcharge ou un court-circuit peut produire une élévation de température. Le niveau de risque dépend de la chimie et des protections, mais il doit être évalué dans la configuration réelle: cellule, électronique, boîtier, tissus environnants et protocole de recharge.
• Gestion de la recharge. Le couplage inductif impose de contrôler l'alignement, la puissance reçue, la durée de la session et la température. La chaleur ne peut pas être traitée comme un simple paramètre de confort: elle participe directement à l'évaluation de la sécurité de l'implant.

La norme applicable, l'indication et la configuration du dispositif déterminent les essais à conduire. Il est donc préférable de parler de limites thermiques à démontrer dans le produit final plutôt que d'appliquer un chiffre isolé à toutes les situations. La température mesurée à la surface d'un boîtier n'est pas équivalente à celle perçue par un tissu situé quelques millimètres plus loin, et une même élévation n'a pas les mêmes conséquences selon l'emplacement de l'implant.

La batterie lithium-ion conserve cependant des atouts importants. Elle bénéficie d'une expérience industrielle étendue, d'une grande variété de formats et de systèmes de gestion éprouvés. Pour un implant de volume intermédiaire, correctement protégé et rechargeable à une puissance modérée, elle peut rester une solution rationnelle. Le choix ne doit pas opposer une sécurité théorique à une performance théorique: il doit comparer des cellules concrètes, encapsulées dans un système concret, avec des données de vieillissement et de défaillance adaptées à l'usage médical.

La révolution du tout solide: sécurité et miniaturisation extrême

La batterie tout solide remplace l'électrolyte liquide par un matériau solide conducteur d'ions. Selon l'architecture, celui-ci peut être de nature céramique, vitreuse ou polymère. L'objectif est de supprimer une phase liquide susceptible de fuir et de rendre possible une cellule plus fine, parfois construite par empilement de couches minces.

La promesse est forte, mais elle doit être formulée avec précision. L'absence d'électrolyte liquide réduit certains modes de défaillance; elle ne rend pas automatiquement la batterie sûre dans toutes les conditions. Les électrodes restent des matériaux actifs, les interfaces doivent rester stables, les couches peuvent présenter des défauts et l'encapsulation demeure essentielle. Un matériau inerte dans une fiche technique n'est pas synonyme de biocompatibilité démontrée pour l'ensemble de la cellule implantable.

Les micro-batteries à couches minces illustrent l'intérêt de cette architecture. Elles peuvent atteindre une faible épaisseur et s'intégrer dans des dispositifs dont le volume disponible est limité. Pour un capteur intraoculaire ou un implant placé à proximité d'une structure sensible, la géométrie compte autant que la capacité totale. Une cellule plus petite peut libérer de l'espace pour l'antenne, les capteurs, l'électronique de traitement ou l'encapsulation.

La question est alors celle de l'énergie utile, et non de la densité annoncée seule. Une cellule de 600 Wh/L correspond à 0,6 Wh/cm³. Elle n'offre donc pas, à volume égal, une énergie six fois supérieure à une référence annoncée à 1,0 Wh/cm³. Dans le programme SOLIMED, une capacité de 2 Ah et une densité énergétique volumique cible de 600 Wh/L décrivent deux paramètres qui doivent être cohérents avec la tension nominale, la fenêtre de fonctionnement et le volume actif. Ils ne permettent pas, à eux seuls, d'affirmer un rapport de six à un face à la pile lithium-iode. La comparaison pertinente devra porter sur l'énergie utilisable, le volume total encapsulé, la puissance délivrable, les marges de sécurité et la durée de vie après vieillissement.

Le courant de fuite, lui aussi, mérite une lecture prudente. Une valeur de l'ordre du nanoampère peut être un avantage déterminant pour une micro-batterie destinée à rester longtemps en veille. Mais elle n'est ni une propriété universelle de toutes les batteries tout solide, ni un indicateur suffisant de la durée de vie. Il faut également considérer l'autodécharge, les chemins de fuite dans l'électronique, la température, les connexions et le comportement de la cellule après plusieurs cycles.

Les travaux d'InjectPower sur des micro-batteries rechargeables visent des applications implantables miniaturisées, notamment des capteurs de pression intraoculaire. Les annonces de durée de vie et de nombre de cycles correspondent à des objectifs ou à des résultats associés à des configurations données; ils devront être confirmés dans le dispositif final, avec son boîtier, son électronique, son protocole de recharge et son environnement biologique.

Le programme européen SOLIMED, porté par ITEN dans le cadre de l'initiative Tech4Cure, cible des applications plus exigeantes, dont les pompes cardiaques implantables. L'intérêt du programme réside moins dans un chiffre isolé que dans la tentative de réunir plusieurs contraintes: capacité significative, format compact, recharge inductive et niveau de fiabilité compatible avec un implant de classe III.

Performance et recharge sans fil: les nouveaux standards de classe III

Pour un implant actif rechargeable, la batterie doit fonctionner dans un système énergétique complet. La cellule ne suffit pas. Il faut y associer une antenne, une électronique de réception, un dispositif de contrôle de charge, des capteurs thermiques, des protections contre les défauts et une stratégie de dégradation acceptable. Le rendement global entre l'énergie transmise à travers la peau et l'énergie réellement stockée peut modifier sensiblement la durée de recharge.

Trois exigences reviennent dans presque tous les projets:

1. Une énergie suffisante dans le volume disponible. Elle doit couvrir la consommation courante, les pointes de puissance et les réserves nécessaires en cas de recharge retardée ou incomplète.

2. Une durée de vie compatible avec l'implant. Le nombre de cycles annoncé doit être associé à une rétention de capacité, à une évolution de la résistance interne et à des conditions d'essai représentatives du fonctionnement réel.

3. Une recharge contrôlée. La puissance reçue, l'alignement de l'émetteur, la température et la durée de la session doivent rester dans une fenêtre définie pour l'implant et son emplacement anatomique.

La batterie tout solide peut contribuer à ces objectifs, mais elle ne les garantit pas par construction. Sa résistance interne peut être faible dans une architecture donnée et augmenter avec la température, le vieillissement ou les défauts d'interface. La stabilité du contact entre l'électrode et l'électrolyte solide reste justement l'un des grands défis de la technologie. Une interface mal maîtrisée peut accroître la polarisation, limiter la puissance de charge ou accélérer la perte de capacité.

La recharge rapide doit donc être présentée comme une performance visée, et non comme une conséquence automatique du passage au solide. La cible de 80 % en moins de vingt minutes annoncée pour certaines cellules du programme SOLIMED est intéressante pour une application implantable, mais elle devra être évaluée avec le système complet et dans des conditions représentatives. La durée de la session n'est pas le seul critère: un profil de recharge plus lent peut être préférable s'il réduit l'échauffement, améliore la durée de vie ou tolère mieux un mauvais alignement transcutané.

L'implantologue et l'ingénieur ne regardent d'ailleurs pas la même métrique. Le premier s'intéresse à l'emplacement, à la procédure et aux conséquences d'une intervention. Le second doit intégrer la capacité, la puissance, l'antenne, l'encapsulation et les mécanismes de défaillance. Le choix d'une alimentation de dispositif médical actif se fait précisément à l'interface de ces deux perspectives.

Le tout solide ne supprime pas les compromis énergétiques. Il déplace le compromis: moins de liquide à contenir, mais davantage d'exigences sur les interfaces, la fabrication et la validation à long terme.

Pour un neurostimulateur ou une pompe implantable, la question peut être formulée en plusieurs étapes:

• La consommation moyenne est-elle faible, ou le dispositif doit-il absorber des pointes de puissance répétées?
• La recharge peut-elle être réalisée régulièrement, avec un positionnement suffisamment reproductible?
• Quelle température maximale peut être tolérée à l'emplacement retenu?
• La cellule conserve-t-elle ses performances lorsque l'ensemble est encapsulé et soumis à des cycles thermiques?
• Que se passe-t-il en cas de recharge interrompue, de défaut de communication ou de perte partielle de capacité?
• La batterie peut-elle être fabriquée avec une constance suffisante pour un produit médical, et non seulement sur quelques prototypes?

Ces questions permettent de distinguer une technologie prometteuse d'une solution réellement intégrable. Une batterie tout solide peut être la meilleure option pour un implant très compact, mais une cellule lithium-ion mieux documentée peut rester préférable lorsque le volume disponible est moins contraint et que le risque est maîtrisé par l'architecture du produit.

Industrialisation et déploiement: le paysage des acteurs européens

La maturité d'une batterie ne se mesure pas à la seule densité énergétique publiée. Pour un dispositif médical, il faut aussi démontrer la répétabilité des cellules, la qualité des interfaces, la stabilité du procédé, la traçabilité des matériaux et la capacité à maintenir les performances sur la durée. Une cellule qui fonctionne en laboratoire ne constitue pas encore une alimentation qualifiée pour un implant.

Le passage à la production en série ajoute plusieurs difficultés. Les couches solides doivent être déposées avec une épaisseur et une homogénéité contrôlées. Les interfaces doivent supporter les variations de fabrication et les cycles de charge. Les connexions électriques doivent rester fiables dans un boîtier hermétique. Enfin, chaque modification du procédé peut avoir des conséquences sur le dossier de sécurité et sur les essais à répéter.

ITEN, en France. Le programme SOLIMED vise des cellules de capacité élevée pour des applications médicales exigeantes, notamment les pompes cardiaques implantables. Les paramètres annoncés — capacité de 2 Ah, densité énergétique volumique cible de 600 Wh/L et recharge inductive à 80 % en moins de vingt minutes — doivent être lus comme les objectifs d'une architecture en développement. La comparaison avec une pile lithium-iode ne peut être faite qu'après prise en compte de la tension, de l'énergie réellement utilisable et du volume total de l'ensemble encapsulé. La date de mise sur le marché n'est pas établie publiquement.

InjectPower, en France. L'entreprise développe des micro-batteries tout solide rechargeables pour des implants miniaturisés. L'annonce d'un site industriel de 3 500 m² et les objectifs de durée de vie associés à certaines applications témoignent d'une volonté de passer du prototype à une production dédiée. Ils ne suffisent toutefois pas à préjuger de la qualification clinique: celle-ci dépendra du dispositif final, de son encapsulation et des données obtenues dans les conditions d'utilisation prévues.

Ilika, au Royaume-Uni. La gamme Stereax, dont le modèle M300, s'inscrit dans le segment des micro-batteries à couches minces. Le partenariat avec Cirtec Medical porte sur la fabrication commerciale et l'intégration dans des dispositifs médicaux. Le courant de fuite annoncé à l'échelle du nanoampère constitue un élément différenciant pour des systèmes qui passent une grande partie de leur temps en veille. Là encore, la valeur doit être appréciée avec les pertes de l'électronique, les connexions et le vieillissement de l'implant complet.

Le calendrier industriel reste donc une inconnue structurante. Des lignes peuvent être annoncées, des prototypes peuvent être livrés et des cellules peuvent atteindre les performances visées sans que la date d'homologation soit pour autant déductible. Le développement clinique, la biocompatibilité des matériaux et de l'encapsulation, les essais de fiabilité, la validation du procédé et la stratégie réglementaire avancent à des rythmes qui ne sont pas nécessairement synchronisés.

Il faut également distinguer la conformité de la cellule de celle du dispositif. Une batterie peut être fabriquée selon un procédé contrôlé, tandis que son intégration dans un implant modifie les contraintes thermiques, mécaniques et électriques. Les autorités et les organismes d'évaluation examineront l'ensemble: modes de défaillance, conséquences cliniques, gestion des risques, données de vieillissement et capacité du fabricant à maintenir la qualité dans le temps. Aucun décalage standard d'un à trois ans ne permet de prédire cette étape.

Quel choix pour un implant médical actif?

Le choix de batterie dépend d'abord du profil d'usage, pas du caractère plus récent de la chimie.

Pour un stimulateur cardiaque conventionnel à faible consommation, non rechargeable et conçu autour d'une pile primaire, le lithium-iode conserve une position solide. Sa densité énergétique, sa faible autodécharge et son historique de fonctionnement peuvent l'emporter sur l'intérêt d'une architecture rechargeable plus complexe. Le remplacement programmé reste une contrainte, mais il est intégré à la stratégie clinique du dispositif.

Pour un implant qui doit être rechargé, la comparaison devient plus ouverte. Le lithium-ion apporte une maturité industrielle et une grande disponibilité de formats. Il impose en contrepartie une gestion rigoureuse de l'électrolyte, de la température, de l'étanchéité et du vieillissement. La batterie tout solide réduit certains risques liés à la phase liquide et peut faciliter la conception de microcellules très compactes. Elle introduit toutefois ses propres enjeux: stabilité des interfaces, défauts de couches, résistance interne, rendement de recharge, dispersion entre cellules et validation à long terme.

Pour un capteur intraoculaire, le volume total et le courant de veille peuvent être prioritaires. Pour une pompe implantable, la puissance instantanée, la continuité de service et la recharge deviennent centrales. Pour un neurostimulateur, le compromis dépendra du programme d'impulsions, du niveau de personnalisation et de la fréquence des recharges acceptables. Il n'existe donc pas une technologie gagnante pour tous les dispositifs actifs.

La bonne comparaison entre batterie lithium et état solide devrait intégrer au minimum:

• l'énergie utilisable dans le volume réellement implantable;
• la puissance délivrable au début et en fin de vie;
• la résistance interne et son évolution;
• la stratégie de recharge et le rendement transcutané;
• la température au niveau des tissus;
• les modes de défaillance de la cellule et de son encapsulation;
• la biocompatibilité de tous les matériaux exposés ou susceptibles de l'être;
• la répétabilité industrielle et la traçabilité;
• les données de vieillissement disponibles pour le dispositif final;
• le niveau de preuve réglementaire correspondant à l'indication visée.

La transition vers le tout solide est donc à la fois une question de progrès scientifique, de procédé industriel et de trajectoire réglementaire. Les interfaces électrode-électrolyte restent un sujet de recherche; la production de cellules homogènes à grande échelle doit encore être consolidée; les performances annoncées doivent être confirmées après intégration et vieillissement. Ce sont des questions ouvertes, pas de simples formalités administratives.

Le lithium-iode n'est pas obsolète. Il reste adapté lorsque la sobriété énergétique, la prévisibilité et l'expérience clinique ont plus de valeur qu'une recharge ou qu'une miniaturisation extrême. Le lithium-ion demeure pertinent lorsque son volume et ses risques peuvent être maîtrisés par la conception. Le tout solide, lui, devient particulièrement intéressant lorsque l'implant ne peut plus accepter le compromis entre volume, recharge et sécurité associé aux architectures conventionnelles.

Pour les fabricants de dispositifs médicaux actifs, le sujet n'est donc pas de choisir la chimie la plus spectaculaire. Il est de savoir quelle technologie peut fournir l'énergie nécessaire, dans le bon volume, avec un comportement prévisible et un niveau de preuve compatible avec la vie du patient. C'est sur ce terrain — celui des données intégrées, des interfaces et de la fabrication — que se jouera le véritable choix de batterie pour les implants de prochaine génération.
