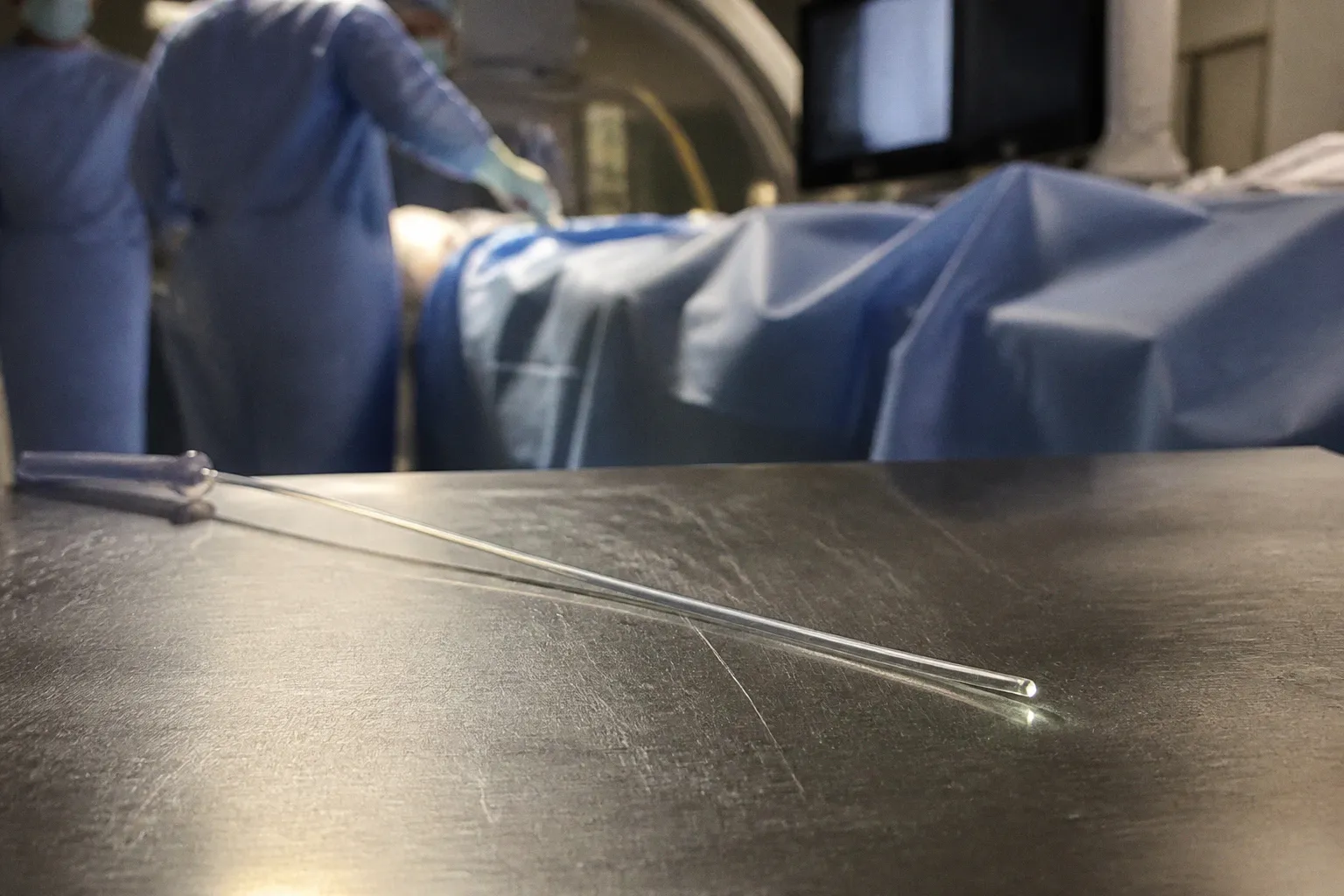

Capteurs de pression pour cathéters : fibre optique ou piézorésistif

Capteurs de pression pour cathéters: fibre optique ou piézorésistif

Le choix technologique se joue au micron près

À cette échelle, deux technologies s’affrontent pour occuper la pointe distale d’un cathéter: la fibre optique, qui traduit la pression en modulation de lumière, et le capteur piézorésistif, qui la convertit en variation de résistance électrique.

Le choix ne se résume pas à une préférence d’ingénierie. Il engage la compatibilité IRM, la bande passante, la fiabilité du signal dans un environnement saturé de champs électromagnétiques, mais aussi la mécanique du cathéter, son protocole d’étalonnage et la trajectoire réglementaire du dispositif final. Chaque paramètre pèse sur le dossier technique, le coût de validation et le délai de mise sur le marché.

L’enjeu est d’autant plus sensible que le transducteur de pression intégré à l’extrémité d’un cathéter relève d’un cadre réglementaire précis aux États-Unis, notamment sous le numéro 21 CFR 870.2870 pour certains dispositifs de mesure de pression. La norme IEC 60601-2-34:2024 encadre, quant à elle, la sécurité de base et les performances essentielles des équipements de surveillance invasive de la pression artérielle. Elle ne décrit pas à elle seule chaque élément du circuit patient: les tubulures, aiguilles, raccords Luer et robinets du circuit de cathéter ne sont pas couverts directement par son périmètre.

Cette nuance compte. La conformité d’un moniteur ou d’un système de surveillance ne dispense pas le fabricant de démontrer la sécurité et les performances de l’ensemble du dispositif dans sa configuration réelle. La technologie du capteur détermine l’architecture du cathéter, le conditionnement du signal, le protocole d’étalonnage et la stratégie de validation. Le choix se fait donc moins entre deux composants qu’entre deux chaînes de mesure.

Principes physiques et architectures de mesure: Fabry-Pérot contre pont de Wheatstone

Deux logiques physiques, deux familles de contraintes.

Le capteur piézorésistif repose sur un élément sensible — généralement en silicium dopé — associé à une membrane. La pression déforme cette membrane; cette déformation modifie la résistance électrique du matériau piézorésistif. La variation est ensuite lue par un pont de Wheatstone, amplifiée et numérisée.

Le principe est ancien, bien maîtrisé en microfabrication et largement utilisé dans les transducteurs médicaux. Mais la puce n’est qu’un maillon de la chaîne. Il faut également prévoir les fils de connexion, l’alimentation du pont, le conditionnement analogique, la protection contre les perturbations et, selon l’architecture, des éléments de compensation thermique. Le signal électrique circule donc dans ou à proximité du cathéter jusqu’au moniteur.

Le capteur à fibre optique, dans sa version Fabry-Pérot extrinsèque, fonctionne autrement. Deux surfaces réfléchissantes — une référence et une membrane sensible à la pression — forment une cavité interférométrique. Un faisceau lumineux injecté dans la fibre se réfléchit entre ces deux surfaces. Lorsque la pression déforme la membrane, la longueur de la cavité change. Le spectre de réflexion se décale; un photodétecteur externe analyse ce décalage pour en déduire la pression.

Aucun courant ne circule dans la fibre. Aucun composant actif n’est nécessaire à l’extrémité distale. Le signal reste optique dans le cathéter et n’est converti en valeur numérique qu’en dehors du corps, dans l’unité de lecture.

La technologie FBG (Fiber Bragg Grating) constitue une autre variante. Le réseau de Bragg, inscrit directement dans le cœur de la fibre, réfléchit une longueur d’onde déterminée qui se déplace sous l’effet d’une contrainte mécanique. Plusieurs réseaux espacés sur la même fibre peuvent permettre des mesures multipoints. Cette possibilité est intéressante pour cartographier une pression le long d’un cathéter, mais elle ajoute des exigences de démultiplexage, de séparation des effets de température et d’interprétation du signal.

Le piézorésistif convertit une déformation en variation électrique. Le Fabry-Pérot la convertit en déplacement spectral. La différence n’est pas cosmétique: elle détermine le bruit, la bande passante et la sensibilité aux perturbations de l’environnement.

L’architecture piézorésistive impose un câblage électrique dans le cathéter. Chaque soudure, chaque connecteur et chaque longueur de conducteur deviennent des éléments à caractériser dans un environnement salin, à température physiologique et soumis à des manipulations répétées. Cela ne signifie pas que le système est fragile par nature: les transducteurs électriques peuvent être robustes et industrialisés. Mais leur robustesse dépend fortement de la qualité des connexions, de l’encapsulation et de la maîtrise des perturbations.

L’architecture optique supprime cette partie du câblage distal. Le cathéter contient principalement une fibre — guide d’onde passif et électriquement isolant — tandis que l’interrogateur reste à l’extérieur du champ opératoire. Le compromis se déplace donc vers la console: elle doit être stable, correctement étalonnée, compatible avec le capteur et utilisable dans les conditions de la procédure.

Intégration mécanique et miniaturisation: les défis du diamètre distal

Le diamètre distal du cathéter dicte l’anatomie accessible. Un cathéter d’artère pulmonaire de type Swan-Ganz fait typiquement 7 Fr, soit environ 2,3 mm. Un microcathéter de neuroradiologie interventionnelle peut descendre à 1,3 Fr, soit environ 0,43 mm. Dans ce volume, il faut encore loger le lumen, le guide d’orientation, les renforts mécaniques et, parfois, un canal d’injection.

Le microsenseur Fabry-Pérot extrinsèque rapporté affiche un diamètre extérieur d’environ 250 µm, soit 0,25 mm. Sur un cathéter de 2,3 mm de diamètre externe, l’intégration laisse une marge raisonnable. Sur un microcathéter de 0,43 mm, l’espace restant devient beaucoup plus contraint. Une fibre standard dont la gaine mesure 125 µm peut y trouver sa place; cette marge théorique se réduit rapidement dès qu’il faut ajouter une protection, une couche d’étanchéité ou une structure de maintien.

Le capteur piézorésistif nécessite pour sa part une puce MEMS, des fils de connexion et une encapsulation biocompatible. Selon l’architecture et le fabricant, la zone sensible peut représenter plusieurs centaines de micromètres à quelques millimètres. Pour un cathéter artériel standard, cette intégration est parfaitement envisageable. Pour un cathéter de petit diamètre, elle peut imposer une augmentation du profil distal ou une géométrie de fabrication plus complexe.

Le problème n’est pas seulement celui de la place occupée. La position du capteur par rapport à l’orifice de mesure, la rigidité locale de la pointe et la manière dont la pression est transmise à la membrane modifient aussi la réponse dynamique. Une encapsulation trop rigide peut filtrer une partie du signal. Une membrane insuffisamment protégée peut être exposée à des contraintes mécaniques, à des dépôts ou à des dommages lors de l’insertion.

Les contraintes propres à la fibre

La fibre gagne souvent sur le diamètre, mais elle n’est pas exempte de contraintes d’intégration.

• La fibre doit respecter un rayon de courbure minimal. Une courbure excessive peut provoquer des pertes optiques, une dérive du signal, voire une rupture si elle est soumise à des manipulations répétées.
• La liaison entre la fibre, la cavité Fabry-Pérot et le connecteur doit conserver sa géométrie. Une faible variation d’alignement peut modifier le spectre réfléchi ou réduire le rapport signal-bruit.
• Le raccordement doit rester compatible avec le procédé de stérilisation retenu. L’oxyde d’éthylène, les procédés à basse température et les rayonnements ne produisent pas les mêmes effets sur les adhésifs, les polymères et les résines d’encapsulation.
• L’étalonnage initial porte sur la relation entre pression et décalage spectral. Toute évolution de la cavité, de la membrane ou de l’encapsulation peut modifier cette relation.
• Les pertes optiques du câble et la stabilité de l’interrogateur doivent être prises en compte dans le budget de mesure, surtout lorsque la longueur de liaison augmente.

La fibre est donc mince, mais la chaîne optique n’est pas automatiquement simple. La miniaturisation du capteur distal peut s’accompagner d’un interrogateur plus sophistiqué, d’un connecteur spécifique et de contrôles de production plus exigeants.

Les contraintes propres au piézorésistif

Le capteur électrique présente un autre profil de risque:

• Les soudures et contacts doivent résister à l’humidité, à la température physiologique et aux contraintes de manipulation.
• Le câblage doit être routé de façon à limiter les boucles susceptibles de capter des perturbations électromagnétiques.
• L’encapsulation doit protéger la puce sans introduire de contrainte mécanique excessive sur la membrane.
• La dérive thermique du pont de Wheatstone doit être compensée ou caractérisée sur la plage d’utilisation.
• Les performances du transducteur doivent être évaluées avec son câble, son connecteur et son moniteur, et non uniquement sur la puce nue.

Le Fabry-Pérot gagne souvent sur le diamètre distal. Le piézorésistif bénéficie d’une chaîne électronique familière et largement industrialisée. Le bon choix dépend de l’anatomie cible, de la durée d’utilisation et du niveau de complexité acceptable hors du patient.

Compatibilité électromagnétique et environnement clinique: l’atout de l’optique en IRM

L’IRM impose des contraintes qu’un circuit électrique ne peut ignorer. Le champ statique, les gradients et l’énergie radiofréquence peuvent interagir avec les conducteurs, les boucles de câblage et les composants métalliques. Dans un système piézorésistif, les fils et les connexions doivent donc être étudiés pour limiter les courants induits, les artefacts et l’échauffement local.

Les paramètres d’un environnement IRM — par exemple un champ de 1,5 T, des gradients rapides et une excitation radiofréquence autour de 64 MHz pour le proton — ne suffisent pas à eux seuls pour conclure à la sécurité d’un dispositif. La géométrie du câble, son orientation dans l’aimant, la longueur exposée, la construction du cathéter et le protocole de séquence sont déterminants. La compatibilité IRM se démontre pour une configuration donnée, avec des essais adaptés, et ne se déduit pas simplement du type de capteur.

Le capteur à fibre optique ne contient pas de conducteur électrique dans le cathéter. Une fibre en silice est électriquement isolante et ne se comporte pas comme une antenne. Cela réduit fortement les mécanismes de couplage associés au câblage électrique distal. La présence d’une fibre ne suffit toutefois pas à rendre tout le système compatible IRM: les connecteurs, les renforts, les marqueurs, les gaines, la console et les accessoires doivent eux aussi être examinés.

L’avantage de l’optique est particulièrement clair lorsqu’il faut maintenir une mesure pendant une procédure exposée à des perturbations électriques. En salle d’intervention, l’électrochirurgie, la stimulation électrique ou la défibrillation peuvent perturber un signal conduit jusqu’au patient. La fibre supprime la partie électrique de la liaison distale et déplace l’électronique vers un équipement qui peut être filtré, blindé et isolé galvaniquement.

L’optique n’est donc pas une dispense de validation IRM. C’est un changement de mécanisme de risque. Avec un capteur piézorésistif, l’attention se concentre notamment sur les conducteurs, les courants induits et l’échauffement. Avec une fibre, il faut toujours contrôler la tenue mécanique, les éléments métalliques éventuellement présents, les pertes optiques et le comportement de l’interrogateur.

L’optique ne supprime pas toutes les erreurs. Elle retire surtout du trajet patient une source majeure de couplage électromagnétique. Le reste du système doit encore faire ses preuves.

Performance métrologique et validation in vivo: analyser les écarts sans mélanger les niveaux de preuve

Les données publiées fournissent des points de repère, mais aucun verdict absolu. Une valeur de précision n’a de sens qu’avec sa plage de pression, son site anatomique, son protocole de comparaison, la durée de mesure et le niveau de maturité du dispositif.

Un microsenseur Fabry-Pérot extrinsèque a été décrit avec une plage dynamique supérieure à 250 mmHg et une fréquence d’échantillonnage de 960 Hz. Cette fréquence permet de suivre les composantes rapides du signal artériel avec une marge importante. Elle ne garantit pas, à elle seule, une meilleure exactitude clinique: l’échantillonnage, la bande passante analogique, la résonance mécanique, le filtrage numérique et la calibration sont des paramètres distincts.

Une étude universitaire récente a évalué un système Fabry-Pérot intégré à un cathéter pour la mesure de la pression veineuse centrale sur un modèle porcin. Le système a suivi les tendances avec un écart inférieur à ±2,5 mmHg par rapport à un moniteur médical standard. Ce résultat est intéressant, mais il doit rester à sa place. La pression veineuse centrale s’exprime sur une plage étroite; un écart de quelques mmHg peut représenter une part importante de la valeur mesurée. L’étude porte en outre sur un modèle animal et sur un dispositif donné. Elle ne permet pas de généraliser la performance à tous les capteurs Fabry-Pérot ni d’établir une équivalence clinique chez l’être humain.

Du côté piézorésistif, les transducteurs de pression artérielle commerciaux associés aux spécifications de la norme ANSI/AAMI BP22:1994 (R2016) sont souvent documentés avec une précision de l’ordre de ±1 à 2 % de la pleine échelle sur une plage pouvant atteindre 0–300 mmHg, soit typiquement ±3 à 6 mmHg lorsque cette pleine échelle est de 300 mmHg. Il s’agit de valeurs de spécification couramment documentées pour des produits ou des familles de produits. Elles ne constituent pas automatiquement une preuve de validation multicentrique, et la norme ne transforme pas une caractéristique annoncée en résultat clinique universel.

La réponse fréquentielle des systèmes piézorésistifs de qualité peut atteindre 100–200 Hz dans une bande passante plate, avec une résonance située selon les architectures dans une zone de quelques dizaines de hertz. Ce niveau est adapté au monitoring artériel standard, mais l’interprétation des ondes de pouls centrales ou des phénomènes transitoires exige de connaître précisément la réponse du montage complet.

Deux remarques critiques s’imposent.

Première remarque: les chiffres ne sont pas directement comparables. Le ±2,5 mmHg du Fabry-Pérot provient d’une étude sur un modèle animal et un site anatomique déterminé. Le ±3 à 6 mmHg du piézorésistif correspond à une plage de spécification typiquement documentée pour certains transducteurs, rapportée à leur pleine échelle. Ces nombres ne décrivent ni la même population, ni la même méthode, ni le même niveau de preuve.

Deuxième remarque: la norme n’est pas une validation clinique multicentrique. Elle définit des exigences et des méthodes dans son domaine d’application; elle ne constitue pas, à elle seule, la démonstration qu’un dispositif particulier a été évalué sur des milliers d’unités commerciales en production ou dans plusieurs centres cliniques. Ces résultats doivent être apportés par les dossiers d’essais, les données de fabrication et, lorsque cela est requis, les investigations cliniques correspondantes.

Aucune plage de pression, précision, dérive, résolution ou durée de vie universelle ne peut être attribuée à l’ensemble des capteurs à fibre optique ou piézorésistifs. Les valeurs dépendent du modèle, de la membrane, de l’encapsulation, du site anatomique, de la durée d’implantation, du câble, du moniteur et des conditions de lecture.

Le point essentiel n’est pas de déclarer une technologie gagnante sur la base d’un seul chiffre. C’est de vérifier si la performance annoncée appartient au capteur, au montage complet ou à une étude particulière.

Le piège de la réponse fréquentielle

La pression mesurée par un cathéter n’est pas seulement une valeur instantanée. La forme d’onde peut contenir une information diagnostique. Une chaîne trop amortie atténue les composantes rapides; une chaîne trop résonante amplifie artificiellement certaines fréquences. Dans les deux cas, le moniteur peut afficher une valeur moyenne acceptable tout en déformant la morphologie de l’onde.

La fibre optique dispose d’un avantage potentiel: le signal distal n’est pas limité par la résistance et la capacité d’un long câblage électrique. Mais la fibre possède ses propres filtres. La membrane, la cavité, le collage, la protection mécanique et l’algorithme de démodulation participent à la réponse finale. Une fréquence d’échantillonnage élevée ne corrige pas une résonance mécanique mal maîtrisée.

Le piézorésistif, de son côté, bénéficie de modèles de caractérisation bien connus. Le câble, le volume interne, la compliance des tubulures et le moniteur doivent néanmoins être évalués ensemble. Dans un montage invasif, la dynamique du système ne se résume jamais au composant sensible.

Validation du dispositif final: ce que les bancs d’essai doivent réellement montrer

Un capteur convaincant sur une paillasse peut devenir médiocre une fois intégré dans un cathéter. La validation doit donc suivre le chemin réel du produit.

Le premier niveau concerne la calibration et la linéarité. Il faut vérifier la relation entre pression appliquée et valeur affichée, sur la plage revendiquée, en montée comme en descente. L’hystérésis, la répétabilité, la résolution et le zéro doivent être caractérisés. Pour le Fabry-Pérot, cette étape inclut la stabilité de la cavité et la robustesse de l’algorithme qui transforme le spectre en pression. Pour le piézorésistif, elle inclut notamment la compensation du pont et la stabilité de l’amplification.

Le deuxième niveau concerne la température. La température physiologique n’est pas un détail de laboratoire. Elle modifie les matériaux, les adhésifs, la membrane et les propriétés électriques ou optiques. Une compensation valable à température ambiante peut être insuffisante à 37 °C. Il faut aussi observer les transitions: montée en température, attente à l’équilibre, puis retour éventuel.

Le troisième niveau est mécanique. Le cathéter est courbé, manipulé, introduit, retiré et parfois soumis à des rotations. La réponse du capteur après ces contraintes doit être comparée à sa réponse initiale. Une fibre peut subir une perte optique ou une microcontrainte; une puce électrique peut transmettre une contrainte à sa membrane ou à ses connexions.

Enfin, la validation in vivo doit tenir compte du site de mesure, de la référence utilisée, du mouvement, de la respiration et de la stabilité de la position distale. Une bonne corrélation globale ne suffit pas toujours: il faut examiner les biais, les limites d’accord et les épisodes où les deux systèmes divergent.

Le montage complet comprend aussi des éléments qui échappent au périmètre direct de l’IEC 60601-2-34:2024. Les tubulures, aiguilles, raccords Luer et robinets du circuit de cathéter doivent être traités dans les analyses et essais pertinents du fabricant, avec leurs propres exigences de sécurité, de biocompatibilité, de stérilité et de performance. La norme applicable au moniteur ne couvre pas directement chacun de ces composants.

Cette séparation des périmètres évite une erreur fréquente: présenter la conformité de l’équipement de surveillance comme si elle validait automatiquement le cathéter et tout son circuit patient. En pratique, le dossier doit relier les deux niveaux sans les confondre.

Cadre réglementaire et normes de sécurité: de la FDA à l’IEC 60601-2-34

La stratégie réglementaire commence par la définition du dispositif revendiqué. Un cathéter muni d’un capteur distal, un transducteur externe relié à une tubulure et un moniteur de pression ne sont pas nécessairement évalués comme un seul produit, même s’ils fonctionnent ensemble au bloc opératoire.

Aux États-Unis, la classification et le numéro réglementaire applicables dépendent de la fonction revendiquée et de la configuration du dispositif. Pour un transducteur de pression intégré à un système de surveillance, la référence 21 CFR 870.2870 constitue un point de départ réglementaire. Elle ne dispense pas d’analyser les composants associés, les accessoires et les indications d’utilisation.

L’IEC 60601-2-34:2024 concerne les exigences particulières applicables aux équipements de surveillance invasive de la pression artérielle. Elle complète les exigences générales de sécurité des équipements électromédicaux et s’intéresse aux performances essentielles du système de surveillance dans son champ d’application. Elle ne couvre pas directement les tubulures, les aiguilles, les raccords Luer et les robinets du circuit de cathéter. Ces éléments doivent être pris en compte dans le dossier du dispositif selon les normes, essais et exigences réglementaires qui leur sont applicables.

Cette distinction est également importante pour la fibre optique. Son caractère passif dans le patient peut simplifier certains volets de compatibilité électromagnétique, mais l’interrogateur reste un équipement électromédical. Il faut donc évaluer:

• la sécurité électrique et l’isolement de la console;
• la compatibilité entre l’interrogateur, le câble optique et le capteur;
• les conditions de défaillance, notamment une perte de lumière ou une rupture de fibre;
• la lisibilité des alarmes et la gestion d’une valeur invalide;
• la stabilité de l’étalonnage après stérilisation, transport et stockage;
• la biocompatibilité et la stérilité de toutes les parties introduites dans le patient;
• la résistance du cathéter aux contraintes mécaniques prévues par son indication.

Pour le piézorésistif, l’analyse se concentre davantage sur les conducteurs et les interfaces électriques. Il faut documenter les effets du bruit, les courants de fuite, la protection contre les impulsions et le comportement dans les environnements d’électrochirurgie, de défibrillation ou d’IRM lorsque ces usages sont revendiqués.

Dans les deux cas, la documentation doit éviter les formulations trop larges. Dire qu’un capteur est « compatible IRM », « conforme à la norme » ou « validé cliniquement » n’a de sens qu’avec une configuration, des conditions et un périmètre clairement définis. Une fibre passive n’est pas automatiquement un cathéter IRM complet. Un transducteur répondant à une spécification de précision n’est pas automatiquement validé pour chaque indication clinique.

Alors, fibre optique ou piézorésistif?

Le piézorésistif reste le choix pragmatique lorsque la priorité est une chaîne électronique mature, disponible auprès de nombreux fabricants et directement compatible avec des moniteurs existants. Pour des cathéters de diamètre suffisant, des procédures bien standardisées et des environnements où l’IRM n’est pas centrale, son industrialisation et son intégration peuvent l’emporter sur ses inconvénients.

La fibre optique devient particulièrement intéressante lorsque le diamètre distal est critique, que la mesure doit rester disponible dans un environnement électromagnétique difficile ou que la procédure impose une compatibilité IRM soigneusement maîtrisée. Elle réduit le câblage dans le patient et peut offrir une réponse dynamique très large. En contrepartie, elle exige une chaîne de lecture optique, une gestion rigoureuse des pertes et une validation de la stabilité mécanique et thermique.

Le critère décisif n’est donc pas la technologie prise isolément. Il faut regarder le dispositif que l’on veut réellement fabriquer:

• quel est le diamètre maximal acceptable à l’extrémité distale;
• quelle pression doit être mesurée et avec quelle résolution;
• la forme d’onde complète doit-elle être conservée ou une tendance suffit-elle;
• le cathéter sera-t-il utilisé pendant une IRM ou à proximité d’équipements générant de fortes perturbations;
• quelle stérilisation est retenue;
• le capteur sera-t-il jetable, réutilisable ou connecté à une console commune;
• quelle partie de la calibration est réalisée en usine et quelle partie est vérifiée avant l’acte;
• quelles sont les conséquences d’une perte de signal, d’une dérive du zéro ou d’une défaillance de l’interrogateur.

Le piézorésistif est rarement un mauvais choix par défaut. La fibre optique n’est pas automatiquement un meilleur choix parce qu’elle est plus fine ou moins sensible au couplage électrique. Dans les deux architectures, la performance revendiquée doit être démontrée sur le cathéter final, avec son connecteur, son câble, son moniteur et ses accessoires.

Le choix pertinent est celui qui aligne la physique du capteur avec l’usage clinique, sans confondre une spécification typique avec une preuve clinique et sans élargir artificiellement le périmètre d’une norme. La fibre apporte une réponse élégante aux contraintes de diamètre et d’environnement électromagnétique. Le piézorésistif apporte une maturité industrielle et une intégration électronique familière. La décision sérieuse commence lorsque l’on cesse de les opposer par slogans et que l’on compare leurs chaînes de mesure dans les conditions réelles d’utilisation.
