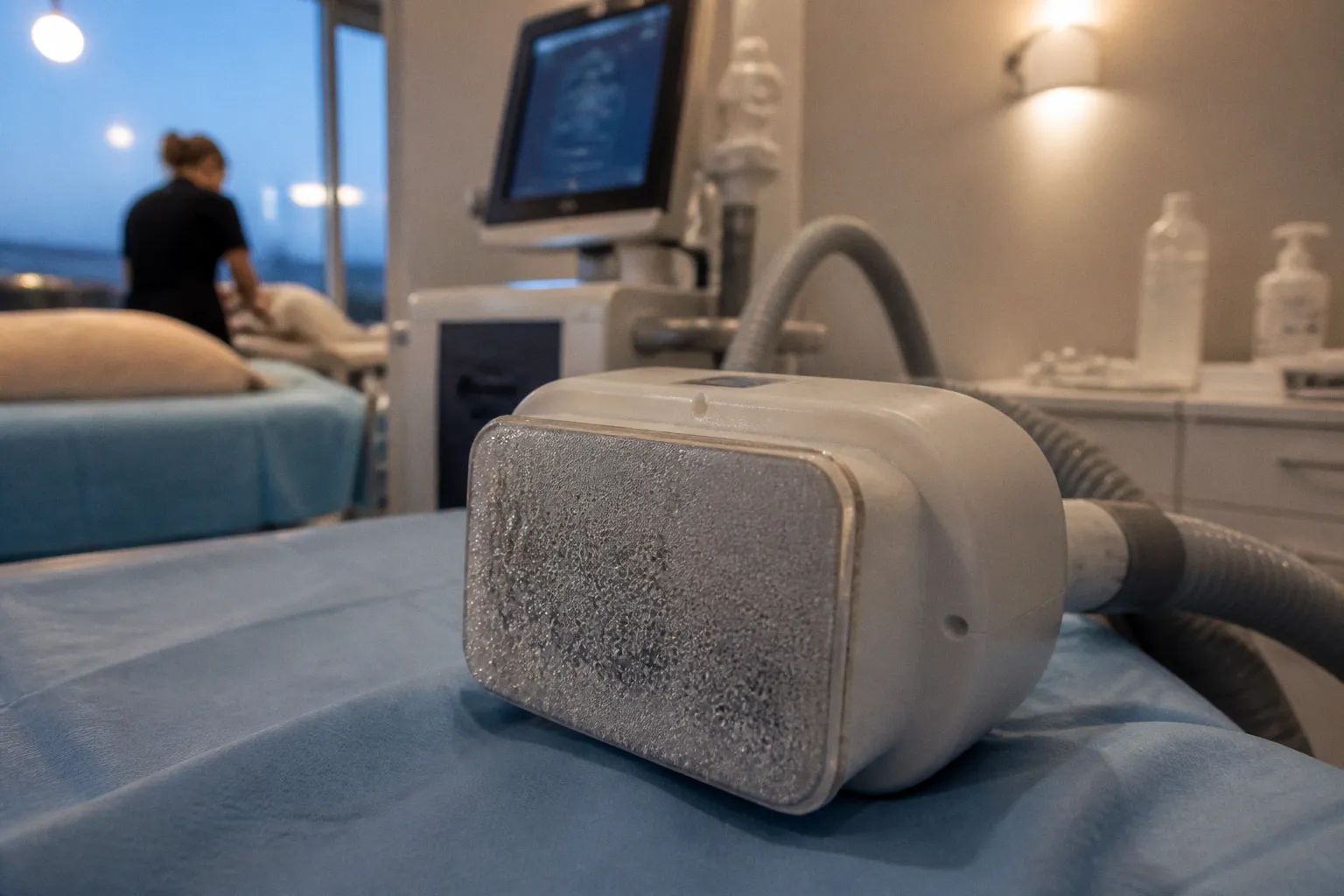

Applicateurs de cryolipolyse : test de stabilité thermique

Applicateurs de cryolipolyse: test de stabilité thermique

À lire les fiches commerciales, les applicateurs de cryolipolyse fonctionneraient selon un protocole presque uniformisé. Pourtant, deux appareils affichant une température cible similaire peuvent présenter des architectures de contrôle, des capteurs et des niveaux de documentation très différents.

La stabilité thermique d’un applicateur ne se résume pas à la température minimale affichée sur son écran. Elle concerne la capacité du système à atteindre une consigne, à la maintenir sur la durée, à détecter une dérive locale et à protéger la peau lorsque les conditions de traitement s’écartent de l’usage prévu. C’est une question de physique, mais aussi de conception, de validation et de traçabilité.

Un fabricant sérieux doit donc pouvoir expliquer dans quelles conditions la température a été mesurée: sur quelle zone de la cupule, avec quel instrument, pendant combien de temps, avec quelle charge thermique et selon quelle méthode d’essai. Sans ce contexte, un chiffre isolé reste un argument commercial, pas une preuve de performance.

La physique du refroidissement contrôlé: précision et régulation thermique

Le froid appliqué en cryolipolyse n’est pas une simple baisse de température. Le dispositif cherche à créer un environnement thermique suffisamment contrôlé pour agir sur le tissu adipeux sous-cutané, tout en limitant l’exposition de la peau et des structures superficielles. La difficulté vient du fait que la chaleur ne circule pas de manière identique d’un patient à l’autre, ni même d’une zone de traitement à l’autre.

La morphologie, l’épaisseur du pli cutané, la pression exercée par l’applicateur, la qualité du contact et la présence d’une membrane protectrice modifient le transfert thermique. L’applicateur doit extraire de la chaleur sans créer de point froid excessif. Une consigne stable au niveau du circuit de refroidissement ne garantit donc pas, à elle seule, une température parfaitement homogène sur la surface réellement en contact avec la peau.

C’est ici qu’il faut distinguer trois notions souvent mélangées dans les communications commerciales:

• la température de consigne, définie par le programme ou le fabricant;
• la température mesurée, relevée par un ou plusieurs capteurs à des emplacements déterminés;
• la température effectivement reçue par la peau, qui dépend de l’interface complète entre l’applicateur, la membrane et le patient.

Ces trois valeurs peuvent être proches, mais elles ne sont pas interchangeables. Une sonde installée près du circuit de refroidissement ne décrit pas nécessairement la température de la totalité de la surface de contact. Inversement, une mesure réalisée sur une cupule vide ne reproduit pas forcément le comportement de l’applicateur lorsqu’il est placé sur un pli cutané pendant une séance prolongée.

Ce que l’IEC 60601-1 encadre réellement

L’IEC 60601-1 est une norme générale de sécurité applicable aux équipements électromédicaux. Elle traite notamment de la sécurité électrique, des risques mécaniques, des températures accessibles, de la construction de l’équipement et de la gestion de certains risques liés à son utilisation. Elle ne fixe pas, à elle seule, une température universelle de cryolipolyse, une précision identique pour tous les applicateurs ou une fréquence minimale de mesure applicable à chaque dispositif.

La conformité d’un appareil s’évalue dans un ensemble documentaire plus large: analyse de risques, essais applicables au modèle, exigences particulières éventuellement pertinentes, dossier de conception, notice et validation de l’usage prévu. Selon la configuration de l’équipement, d’autres normes collatérales ou exigences spécifiques peuvent également entrer en ligne de compte. Il serait donc abusif de présenter l’IEC 60601-1 comme un tableau de seuils identiques pour tous les appareils de refroidissement esthétique.

La bonne question n’est pas: « L’appareil affiche-t-il −15 °C? » Elle est plutôt: « Le fabricant a-t-il démontré que son système atteint et maintient la température annoncée dans les conditions prévues, et qu’il réagit de manière sûre en cas de dérive? »

Certains systèmes commerciaux documentent une température cible de −15 °C, une tolérance de ±0,5 °C ou un seuil de déclenchement autour de cette consigne. Ces valeurs doivent être rattachées au modèle concerné, à son applicateur, à son logiciel et à la méthode d’essai utilisée. Elles ne constituent pas des seuils normatifs universels applicables à l’ensemble de la cryolipolyse.

Une température affichée n’est pas encore une température démontrée. Sans méthode de mesure, durée d’essai et conditions d’utilisation, le chiffre reste incomplet.

Cette nuance est importante lors de la comparaison de deux appareils. Une tolérance annoncée peut correspondre à une moyenne, à une valeur maximale, à une mesure réalisée sur un point donné ou à une plage observée dans un protocole interne. Le document à demander n’est pas seulement une brochure: c’est le rapport d’essai ou le dossier de validation qui précise ce que recouvre exactement la performance annoncée.

La régulation thermique doit également être examinée dans le temps. Un applicateur peut atteindre rapidement une consigne puis dériver lorsque le circuit se réchauffe, lorsque le condenseur travaille davantage ou lorsque la pression sur la peau modifie l’échange thermique. La stabilité thermique ne se juge donc pas sur les premières minutes d’un cycle. Elle se vérifie pendant la durée prévue du traitement, avec une attention portée aux phases de démarrage, de maintien et de fin de séance.

Architecture des capteurs: garantir l’homogénéité du froid sur 60 minutes

Un capteur unique placé au centre d’une cupule ne suffit pas nécessairement à décrire l’ensemble de la surface de contact. Les zones périphériques peuvent se comporter différemment du centre, notamment lorsque la géométrie de l’applicateur, la pression ou la morphologie du patient créent des écarts d’appui. La question n’est pas seulement celle du nombre de sondes: c’est celle de leur emplacement, de leur calibration, de leur fréquence de lecture et de la manière dont le logiciel exploite les données.

Les systèmes professionnels ne présentent pas tous la même architecture. Certains utilisent plusieurs points de mesure répartis sur l’applicateur; d’autres combinent des capteurs thermiques avec une surveillance du circuit de refroidissement ou des paramètres de fonctionnement. Le nombre exact de capteurs doit être vérifié dans la documentation du modèle. Il ne constitue pas, en l’absence d’exigence spécifique applicable, un minimum universel de sécurité.

Lorsqu’un fabricant ne décrit pas clairement son architecture de mesure, il devient difficile d’évaluer l’homogénéité du froid. Il ne s’agit pas de conclure automatiquement que l’appareil est dangereux. En revanche, l’absence d’information empêche de vérifier la cohérence entre la promesse commerciale et la réalité technique.

Les éléments qui comptent davantage qu’un chiffre isolé

Pour analyser un applicateur, il faut regarder au moins cinq aspects:

• La localisation des capteurs: un dispositif peut mesurer la température au contact de la peau, dans la cupule ou dans le circuit interne. Ces emplacements n’ont pas la même valeur pour prévenir une exposition cutanée excessive.
• La calibration: la documentation doit préciser comment les sondes sont étalonnées, selon quelle procédure et à quelle fréquence la vérification est réalisée.
• La redondance: plusieurs mesures indépendantes peuvent aider à repérer une anomalie locale, mais seulement si le système compare réellement les données et prévoit une réaction adaptée.
• La fréquence d’acquisition: elle doit être cohérente avec la dynamique du système et le risque à surveiller. Il n’existe pas de minimum universel de 1 Hz imposé par l’IEC 60601-1 pour tous les dispositifs de cryolipolyse.
• La gestion des défaillances: une sonde bloquée, déconnectée ou incohérente avec les autres mesures doit être détectée comme une anomalie, et non être interprétée comme une température normale.

Un cycle peut durer plusieurs dizaines de minutes, parfois jusqu’à une heure selon le protocole et le modèle. Cette durée rend les dérives lentes particulièrement importantes. Un écart discret mais persistant ne provoque pas forcément une alarme immédiate; il peut pourtant modifier l’exposition thermique cumulée. C’est pourquoi les essais de stabilité doivent couvrir la durée du cycle prévue, et non une simple démonstration à vide.

Comment lire un rapport de test d’applicateur

Un rapport exploitable doit permettre de comprendre:

1. Le matériel testé: modèle de console, référence de l’applicateur, numéro de version logicielle et accessoires utilisés.

2. Les conditions d’essai: température ambiante, alimentation, état du circuit de refroidissement et charge thermique.

3. Les points de mesure: position des sondes, instruments employés et incertitude de mesure.

4. La durée d’observation: temps de montée en température, plateau de maintien et comportement en cas de perturbation.

5. Les critères d’acceptation: plage attendue, tolérance annoncée et conduite à tenir lorsque la valeur sort de cette plage.

6. Les scénarios de panne: capteur débranché, perte de communication, défaut de refroidissement ou ouverture intempestive du circuit de sécurité.

Une fiche technique qui indique uniquement « refroidissement stable » ou « contrôle intelligent de la température » ne permet pas de répondre à ces questions. Le vocabulaire peut être exact, mais il reste trop vague pour servir de preuve.

Régulation, alarmes et arrêt automatique: du principe à la preuve

La sécurité thermique ne dépend pas seulement d’une alarme. Il faut distinguer l’information donnée à l’opérateur, la réduction automatique de la puissance de refroidissement et l’arrêt effectif de la séance. Ces fonctions peuvent être combinées, mais elles ne jouent pas le même rôle.

Une alarme sonore ou visuelle attire l’attention du praticien. Une régulation peut corriger une dérive sans interrompre le traitement. Un arrêt automatique met fin à l’action de refroidissement lorsque le système estime que la poursuite n’est plus compatible avec les paramètres définis. Pour apprécier la sécurité réelle, il faut connaître la logique qui relie ces fonctions: quelle anomalie est détectée, dans quel délai, avec quelle marge et quelle action est déclenchée?

Les appareils peuvent également enregistrer des codes d’erreur différents selon leur fabricant et leur génération. Un code affiché sur une console n’a de valeur que s’il est défini dans la notice et relié à une procédure: arrêt, contrôle de l’applicateur, vérification de la membrane, appel du service technique ou interdiction de reprendre la séance. Il ne faut pas déduire d’un code précis qu’un système possède nécessairement une meilleure protection qu’un autre.

Le nom Freeze Detect®, lorsqu’il est utilisé par un fabricant, désigne une fonction ou une dénomination propre à un système donné. Il ne s’agit pas d’un terme générique qui permettrait de comparer automatiquement tous les appareils. Un autre fabricant peut proposer une surveillance thermique différente, avec une autre appellation et une autre stratégie de détection. La comparaison doit porter sur les performances documentées, pas sur l’équivalence revendiquée dans une brochure.

Pour évaluer le système d’arrêt, on peut demander au fabricant ou au distributeur:

• quelles valeurs sont surveillées en continu;
• si les capteurs de la peau sont distincts des capteurs du circuit de refroidissement;
• ce qui se produit lorsqu’une sonde renvoie une valeur incohérente;
• si l’applicateur réduit sa puissance ou interrompt complètement le cycle;
• si l’opérateur doit confirmer une alarme avant toute reprise;
• quelles informations sont conservées après l’incident;
• comment le service technique analyse une répétition d’erreurs sur le même applicateur.

Le MDR impose au fabricant de démontrer la conformité de son dispositif et de mettre en place une surveillance après commercialisation. Il ne transforme pas pour autant toute fonction de sécurité mentionnée dans une brochure en exigence réglementaire universelle. La documentation doit établir le lien entre le risque identifié, la mesure de maîtrise retenue et la validation de cette mesure.

La membrane anti-congélation: le composant qui fait partie du traitement

La membrane anti-congélation est parfois présentée comme un simple consommable. Dans de nombreux protocoles, elle joue pourtant un rôle central dans l’interface entre la peau et l’applicateur. Elle évite le contact direct avec la surface froide, contient ou répartit la solution protectrice prévue par le fabricant et contribue à rendre le transfert thermique plus régulier.

Sa fonction dépend de sa composition, de son imprégnation, de sa taille et de son positionnement. Une membrane mal dépliée, insuffisamment humidifiée ou trop petite peut laisser une zone de contact différente de celle prévue dans le protocole. Le risque ne vient pas uniquement de l’absence totale de membrane: un accessoire inadapté peut également modifier les conditions de traitement.

Lorsque la notice indique l’utilisation d’une membrane déterminée, cette utilisation fait partie de l’usage prévu du système. Le praticien doit suivre cette instruction et vérifier que le consommable est compatible avec l’applicateur concerné. En revanche, les conséquences juridiques d’un écart ne peuvent pas être formulées automatiquement de la même manière dans tous les cas. La responsabilité éventuelle dépend des circonstances, des instructions du fabricant, de la formation, de la réglementation applicable et de l’analyse de l’incident.

Une membrane générique n’est pas nécessairement équivalente à l’accessoire validé avec l’appareil. Il faut pouvoir établir sa compatibilité et son statut dans la documentation du système. Les mentions « universelle », « compatible avec plusieurs marques » ou « qualité professionnelle » ne remplacent pas une qualification documentée.

L’examen doit porter sur plusieurs détails très concrets:

• la référence exacte du consommable;
• la compatibilité déclarée avec la console et l’applicateur;
• les conditions de stockage et la date limite d’utilisation;
• l’intégrité de l’emballage individuel;
• la présence et la nature de la solution cryoprotectrice;
• la procédure de mise en place décrite dans la notice;
• la conduite à tenir si la membrane se déplace ou se déchire pendant la séance.

Une membrane n’est pas un détail de confort. Lorsqu’elle figure dans l’usage prévu, elle participe à la maîtrise du risque thermique et doit être traitée comme un élément du système.

Les économies réalisées sur des consommables non qualifiés sont difficiles à justifier lorsque l’on ne peut plus démontrer que les conditions de traitement correspondent à celles qui ont été évaluées par le fabricant. La membrane ne corrige pas un mauvais applicateur, mais un bon applicateur ne peut pas être évalué indépendamment de l’interface prévue par son protocole.

Dispositifs non certifiés: l’absence de contrôle change toute l’analyse

Le marché de l’esthétique mélange des équipements médicaux, des appareils professionnels dont le statut dépend des revendications et des produits importés dont la documentation est incomplète. Une apparence proche, une console tactile ou une température affichée ne suffit pas à établir qu’un appareil bénéficie d’une évaluation comparable à celle d’un dispositif médical correctement documenté.

La première vérification concerne le statut réel du produit. Il faut regarder ce que le fabricant revendique, pour quelles indications, sur quel territoire et avec quel marquage. Un logo CE isolé ne démontre pas nécessairement la conformité au règlement européen applicable aux dispositifs médicaux. Les documents doivent être cohérents entre eux: déclaration de conformité, identification du fabricant, référence du modèle, organisme éventuellement impliqué, notice, étiquetage et informations de vigilance.

La seconde vérification concerne la chaîne de sécurité thermique. Un appareil non documenté peut fonctionner correctement dans certaines conditions, mais personne ne peut alors apprécier sa marge de sécurité, sa répétabilité ou son comportement en cas de panne. La difficulté n’est pas uniquement de savoir s’il refroidit. Il faut savoir comment il réagit lorsqu’il refroidit trop, pas assez ou de manière inégale.

Les complications cutanées sévères associées à un refroidissement excessif sont connues dans le domaine de la cryolipolyse. Leur présence dans les signalements de matériovigilance ne permet toutefois pas de conclure que chaque événement provient d’un défaut de capteur ou d’un appareil non certifié. Il faut examiner le dispositif, le protocole, la membrane, la durée, la zone traitée et les circonstances précises. Là encore, la rigueur consiste à ne pas transformer une association en causalité automatique.

Le tableau suivant résume les éléments à comparer sans inventer de minimum technique commun à tous les fabricants:

La traçabilité est souvent le point faible des appareils vendus par des circuits parallèles. Un numéro de série illisible, une notice non traduite ou une console dont la version logicielle n’est pas identifiée compliquent toute investigation. En cas d’incident, il devient alors difficile de savoir quel applicateur a été utilisé, quelle membrane a été posée, quel programme a été sélectionné et si une alarme s’est déclenchée.

Il faut aussi se méfier des promesses de performance clinique isolées. Un taux d’efficacité, un pourcentage de réduction ou une fréquence d’effet indésirable n’a de sens que si la population, le protocole, le suivi et le dispositif sont clairement identifiés. Les résultats rapportés pour un système donné ne sont pas automatiquement transposables à un appareil qui lui ressemble extérieurement.

Ce qu’il faut demander avant de mettre un applicateur en service

L’achat ne devrait pas commencer par une comparaison de températures maximales. Il devrait commencer par une demande de documents. Le dossier technique complet d’un dispositif médical n’est généralement pas public: il peut contenir des informations confidentielles de conception, d’essais et de fabrication. Le praticien ou le distributeur n’a donc pas nécessairement vocation à en recevoir l’intégralité.

En revanche, certains éléments doivent pouvoir être communiqués ou vérifiés: notice d’utilisation, déclaration de conformité lorsqu’elle est pertinente, références du fabricant, statut du dispositif, conditions de maintenance, procédure de vigilance, caractéristiques des accessoires et documents d’essai ou de validation dans la mesure où ils sont communicables.

Une demande sérieuse peut être formulée autour de six questions:

1. Quel est exactement le modèle concerné? La réponse doit inclure la référence de l’applicateur, la version de la console et, si nécessaire, la version logicielle.

2. Dans quelles conditions la stabilité thermique a-t-elle été testée? Il faut connaître la durée, les points de mesure et le critère retenu.

3. Que se passe-t-il en cas de dérive? Une alarme seule ne renseigne pas sur l’arrêt réel du refroidissement.

4. Quels accessoires sont prévus? La membrane, le gel ou tout autre élément d’interface doivent être identifiés par référence.

5. Comment l’appareil est-il entretenu et recalibré? Une performance initiale ne garantit pas la stabilité après des centaines de cycles.

6. Comment un incident est-il enregistré? La date, le numéro de série, le programme, l’applicateur et les codes d’erreur doivent pouvoir être retrouvés.

Cette dernière étape est souvent négligée. Pourtant, un journal de séance utile ne se limite pas à la durée du traitement. Il doit permettre de relier un événement à un appareil et à un lot de consommables. Sans cette continuité, la matériovigilance devient une déclaration isolée, difficile à exploiter.

Il faut également distinguer la documentation disponible de la documentation simplement promise. Dire qu’un fabricant dispose d’un dossier technique, de données cliniques ou d’un historique de maintenance ne signifie pas que ces pièces sont librement accessibles. La formulation correcte consiste à demander les éléments communicables et à vérifier leur cohérence, pas à exiger la publication intégrale d’un dossier réglementaire qui peut être confidentiel.

Verdict: la stabilité thermique se vérifie, elle ne se décrète pas

L’homogénéité du froid en cryolipolyse dépend de la rencontre entre plusieurs éléments: conception de l’applicateur, qualité de la régulation, position des capteurs, durée du cycle, membrane utilisée, maintenance et formation de l’opérateur. Aucun de ces éléments ne suffit seul à garantir la sécurité.

Les valeurs de température, de tolérance ou de temps de réaction doivent toujours être attribuées au modèle et au protocole qui les ont établies. Une valeur publiée pour un système particulier ne devient pas un seuil réglementaire pour l’ensemble du marché. De la même manière, un nombre de capteurs peut décrire une architecture donnée sans constituer une obligation générale.

La conformité à l’IEC 60601-1 doit être comprise dans son rôle réel: une norme générale de sécurité qui s’inscrit dans une démonstration plus large, et non un certificat autonome de performance clinique ou une liste universelle de réglages de cryolipolyse. Le marquage CE ou une autorisation sur un autre marché ne dispense pas de vérifier l’usage prévu, les accessoires, la notice et les conditions de maintenance.

Un praticien prudent ne cherchera donc pas l’appareil qui affiche la température la plus basse. Il cherchera celui dont le comportement est le mieux démontré: mesures identifiées, essais compréhensibles, alarmes décrites, membrane compatible, entretien organisé et traçabilité exploitable. Les informations sensibles du dossier technique peuvent rester confidentielles; l’existence d’une documentation vérifiable, elle, ne devrait pas être un mystère.

En cryolipolyse, la sécurité ne réside pas dans un chiffre spectaculaire. Elle réside dans la capacité à expliquer ce que mesure l’appareil, ce qu’il fait lorsqu’il dérive et ce qui permet de le prouver après la séance.

La stabilité thermique d’un applicateur de cryolipolyse n’est donc ni une formule publicitaire ni une promesse abstraite. C’est une propriété technique à évaluer dans ses conditions réelles d’utilisation, avec ses accessoires et ses limites. Lorsque les documents sont précis, la comparaison devient possible. Lorsqu’ils se contentent de slogans, le doute n’est pas une posture excessive: c’est le premier résultat du test.
